Questões de Engenharia Elétrica do ano 2011

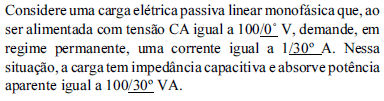

Julgue o próximo item, a respeito da caracterização da potência em um elemento de circuito elétrico.

• C. Certo
• E. Errado

Considerando o funcionamento do circuito em regime permanente, julgue os próximos itens.

• C. Certo
• E. Errado

Considerando o funcionamento do circuito em regime permanente, julgue os próximos itens.

• C. Certo
• E. Errado

Com base nessas informações, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com base nessas informações, julgue os itens que se seguem.

• C. Certo
• E. Errado

Um circuito ressonante formado por um indutor de 100 mH e um capacitor de 220 pF tem frequência de ressonância aproximadamente igual a

• A.

  2,2 MHz.

• B.

  22 kHz.

• C.

  34 kHz.

• D.

  340 kHz.

• E.

  3,4 MHz.

Uma tensão alternada senoidal de 40 V(rms), 60 Hz é retificada em onda completa por uma ponte retificadora com carga resistiva. As tensões eficaz e média na carga valem, respectivamente,

• A.

  36 V e 20 V.

• B.

  36 V e 40 V.

• C.

  40 V e 36 V.

• D.

  40 V e 40 V.

• E.

  45 V e 20 V.

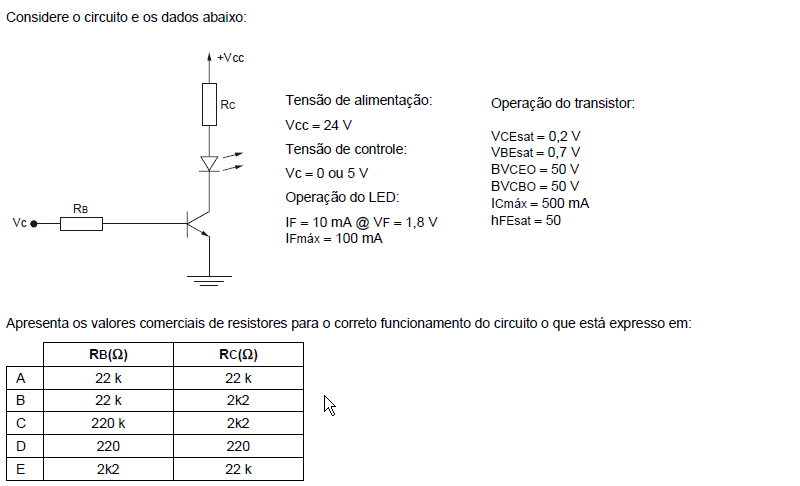

Apresenta os valores comerciais de resistores para o correto funcionamento do circuito o que está expresso em:

• A.



• B.



• C.



• D.



• E.

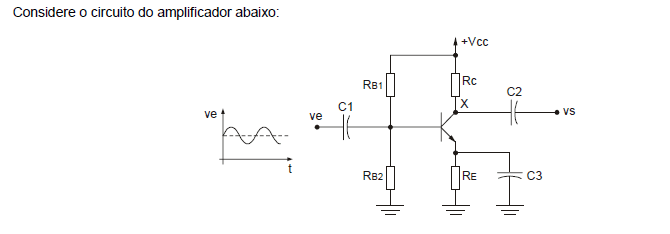

O sinal no ponto X tem uma componente AC

• A.

  em fase com o sinal AC do emissor e uma componente DC igual à da base.

• B.

  em fase com o sinal AC da base e uma componente DC igual a VCE.

• C.

  defasada de 90° em relação ao sinal AC da base e uma componente DC proporcional à polarização da base.

• D.

  defasada de 180° em relação ao sinal AC da base e uma componente DC nula.

• E.

  defasada de 180° em relação ao sinal AC da base e uma componente DC de polarização do coletor.

• A.

  21 e 3

• B.

  13 e 7

• C.

  13 e 41

• D.

  −3 e 21

• E.

  −3 e −21
