Questões de Engenharia Elétrica do ano 2011

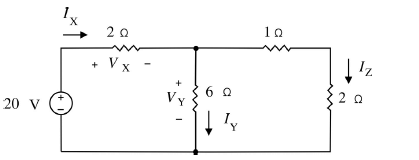

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A corrente I _y é menor que a corrente I _z.

• C. Certo
• E. Errado

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A corrente I _x é igual a 5 A.

• C. Certo
• E. Errado

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A tensão V _x é menor que a tensão V _y

• C. Certo
• E. Errado

A respeito dos circuitos elétricos de corrente alternada monofásicos, julgue os itens subsequentes.

Se, em um indutor em regime permanente de corrente alternada monofásico, a corrente eficaz for igual a 2 A e a tensão eficaz, a 4 V, então o valor médio da potência será igual a 4 W e o valor máximo de potência instantânea, a 8 W.

• C. Certo
• E. Errado

A respeito dos circuitos elétricos de corrente alternada monofásicos, julgue os itens subsequentes.

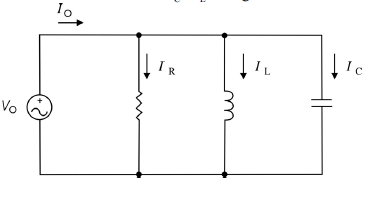

Caso a tensão V _o e a corrente I _o, no circuito representado na figura a seguir, tenham a mesma frequência e estejam em fase, então a soma das correntes I _C e I _L será igual a zero.

• C. Certo
• E. Errado

A respeito dos circuitos elétricos de corrente alternada monofásicos, julgue os itens subsequentes.

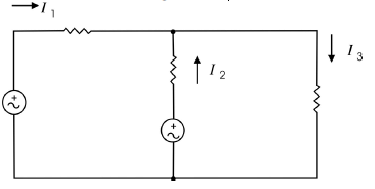

Considere que, no circuito representado na figura a seguir, as fontes de tensão tenham a mesma frequência, mas não estejam em fase. Nesse caso, se os valores eficazes das correntes alternadas I ₁ e I ₂ forem, respectivamente, 10 A e 3 A, o valor eficaz da corrente I 3 será igual a 7 A.

• C. Certo
• E. Errado

A respeito dos circuitos elétricos de corrente alternada monofásicos, julgue os itens subsequentes.

Considere que, em um resistor em regime permanente de corrente alternada monofásico, a corrente eficaz seja igual a 2 A e a tensão eficaz, a 4 V. Nesse caso, o valor médio da potência será igual a 8 W, e o valor máximo de potência instantânea, a 16 W.

• C. Certo
• E. Errado

A respeito dos circuitos elétricos trifásicos de corrente alternada, julgue os próximos itens.

Em um sistema trifásico simétrico e equilibrado, com ligação em triângulo e sequência de fases direta, a corrente efetiva de linha é igual a um terço da corrente efetiva de fase.

• C. Certo
• E. Errado

A respeito dos circuitos elétricos trifásicos de corrente alternada, julgue os próximos itens.

Em circuitos trifásicos equilibrados em regime permanente, o valor instantâneo da potência entregue a uma carga é constante.

• C. Certo
• E. Errado

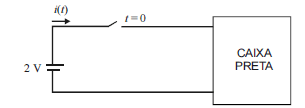

Considere que a figura acima represente um circuito linear em que todos os elementos sejam ideais. A parte denominada caixa preta é uma rede formada por componentes desconhecidos, sabendo-se apenas que tais componentes são passivos e que não contêm energia armazenada no instante imediatamente anterior ao fechamento da chave, que ocorre em t = 0. Com base nessas informações e na figura apresentada, julgue os itens a seguir.

• C. Certo
• E. Errado
