Questões de Engenharia Elétrica do ano 2011

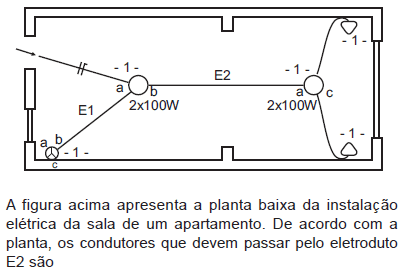

• A. fase e 3 retornos.
• B. neutro e 2 retornos.
• C. fase, neutro e 1 retorno.
• D. fase, neutro e 2 retornos.
• E. fase, neutro e 3 retornos.

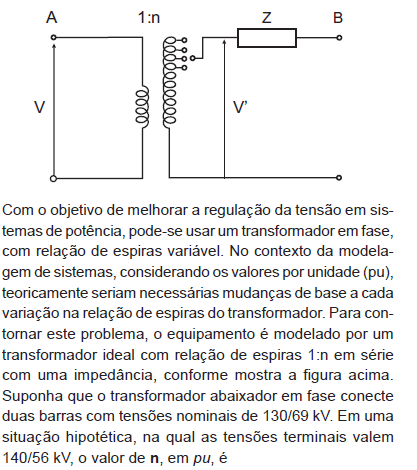

• A. 0,4
• B. 0,8
• C. 1,0
• D. 1,2
• E. 2,5

Uma das finalidades do aterramento é prover segurança ao operador ou usuário de um equipamento elétrico. Para tanto, é necessário que a corrente de falta seja maior que a corrente de atuação do dispositivo de proteção. Essa condição depende

• A. das condições físicas do local e das condições físicas do usuário.
• B. da tensão do sistema elétrico, das condições físicas do local e das condições físicas do usuário.
• C. da corrente de falta, das condições físicas do local e das condições físicas do usuário.
• D. da corrente de atuação, das condições físicas do local e das condições físicas do usuário.
• E. apenas da tensão do sistema elétrico considerado.

Em uma carga trifásica desbalanceada ligada a três fios, a equação que relaciona os módulos da tensão de deslocamento de neutro V_NN’ com a tensão de sequência zero V₀ na carga é

• A. V_NN’ =V₀
• B. 2V_NN’ =V₀
• C. V_NN’ = 3V₀
• D. 3V_NN’ =V₀
• E. V_NN’ = 2V₀

Um sistema trifásico hipotético a quatro fios é responsável por alimentar cargas trifásicas e monofásicas não lineares. As tensões do sistema são senoidais, com frequência de 60 Hz. Nessas condições, são gerados harmônicos de corrente que se propagam pelo sistema, em função da presença de cargas não lineares. Com relação aos componentes simétricos destas correntes,

• A. caso as cargas monofásicas sejam desconectadas, mantendo-se a alimentação das cargas trifásicas, a corrente de neutro será nula, supondo haver harmônicos múltiplos de três nas correntes de linha.
• B. caso haja o quinto harmônico nas correntes, eles serão de sequência positiva.
• C. caso haja harmônicos de quarta ordem, eles serão de sequência negativa.
• D. o emprego de transformador trifásico, conectado em delta-delta, impede a circulação de harmônicos de sequência zero da carga para o sistema.
• E. as ordens dos harmônicos presentes no condutor neutro são múltiplas de dois.

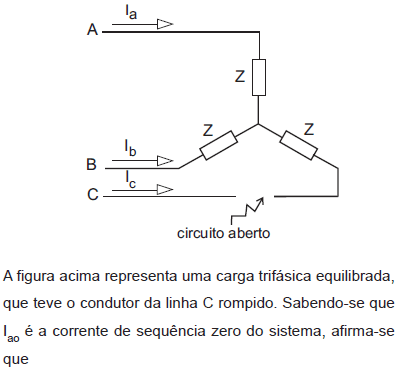

• A. a corrente de neutro vale 3Iao, sendo Iao ¡Ù 0.
• B. a soma das componentes sim¨¦tricas da corrente Ic vale Iao, sendo Iao ¡Ù 0.
• C. as correntes de sequ¨ºncia zero de Ia, Ib e Ic possuem valores diferentes de zero e a soma destas 3 correntes ¨¦ igual a zero.
• D. as correntes de sequ¨ºncia zero de Ia, Ib e Ic são iguais a zero.
• E. o valor de Ia ¨¦ igual a Ib.

A fim de determinar o sistema reduzido na entrada de uma instalação elétrica cuja tensão de entrada é de 15 kV, a concessionária informou ao engenheiro responsável pelo cálculo que o nível de curto-circuito simétrico na entrada da instalação é de 1200 kVA. Tendo sido adotado como bases a tensão de 15 kV e a potência de 300 kVA, a impedância do sistema reduzido, em p.u., é igual a

• A. 0,25
• B. 0,33
• C. 1,00
• D. 3,00
• E. 4,00

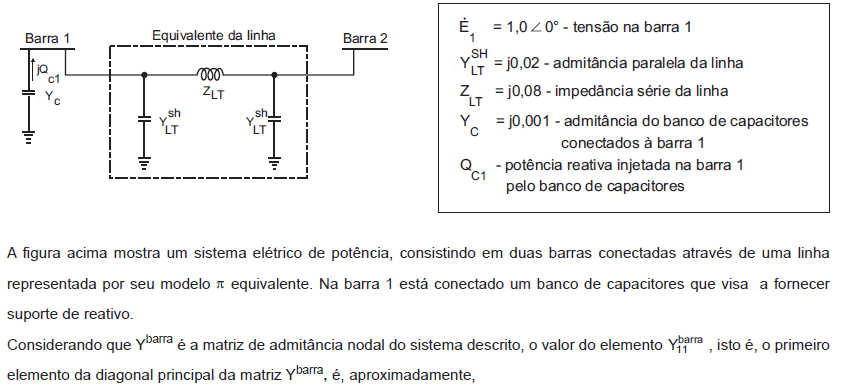

• A. j4,2
• B. j5,53
• C. – j5,53
• D. – j10,5
• E. – j12,47

Curto-circuitos simétricos em sistemas elétricos são fenômenos que estão inseridos dentro do problema de transitórios meio-rápidos em sistemas de potência, ocorrendo, em sua maioria, nas linhas de transmissão expostas. O curto-circuito simétrico, envolvendo as três fases, é considerado o mais crítico dentre os demais tipos de curto. Com base nesse cenário, afirma-se que a(s)

• A. importância do conhecimento das correntes e tensões de curto-circuito em um sistema está associada ao dimensionamento da capacidade de interrupção de disjuntores, baseando-se em uma condição média de severidade, visando a aliar aspectos técnicos e econômicos simultaneamente.
• B. ocorrência de uma falta simétrica em uma determinada barra do sistema faz com que sua tensão seja reduzida instantaneamente, havendo contribuição das barras adjacentes nesse defeito, e impedâncias das linhas conectadas à barra em curto serão um dos fatores que influenciarão nas correntes de falta.
• C. impedância de Thevenin equivalente do restante do sistema, desconsiderando a barra sob defeito, tem característica predominantemente resistiva, ao se aplicar o teorema de Thevenin na ocorrência de um curto-circuito simétrico.
• D. capacidade de uma determinada barra em manter sua tensão, na ocorrência de um curto-circuito simétrico, depende de seu nível de falta, sendo que a inserção artificial de impedâncias de aterramento não influi no nível de falta, ocasionando a redução das correntes de curto.
• E. tensões em algumas barras da rede serão reduzidas durante a ocorrência do curto-circuito, sendo que o valor desta redução dependerá do nível de falta das barras, definido pelo quociente da tensão antes da falta e da corrente após a falta.

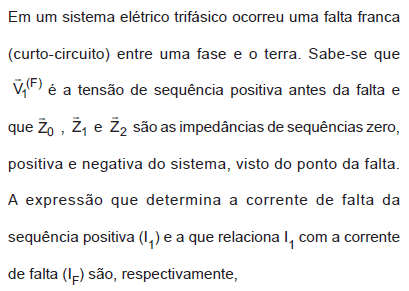

• A.
• B.
• C.
• D.
• E.
