Questões de Engenharia Elétrica do ano 2011

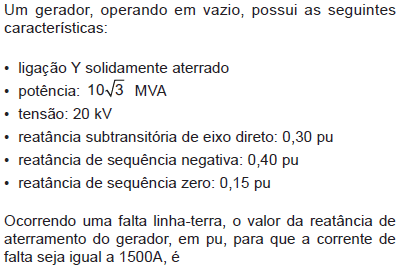

• A. 0,05
• B. 0,10
• C. 0,15
• D. 0,20
• E. 0,25

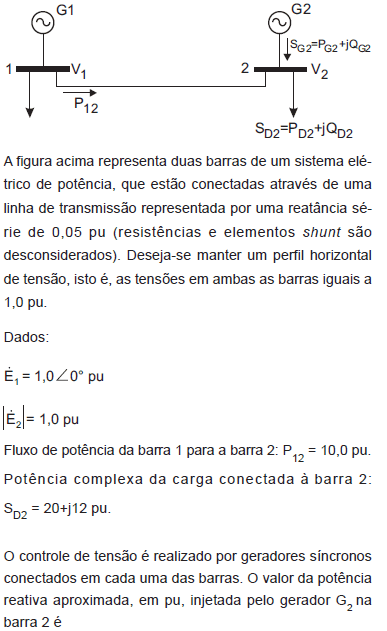

• A. 0
• B. 10,2
• C. 12
• D. 12,5
• E. 14,7

Uma certa fonte de tensão alimenta uma carga resistiva variável. Efetuam-se duas medidas sobre a carga e constata- se que, quando a carga consome 2A, a tensão sobre ela é de 9V, e quando consome 4A, a tensão cai para 6V. A resistência interna da fonte, em Ω, é

• A. 0,5
• B. 1,0
• C. 1,5
• D. 2,0
• E. 3,0

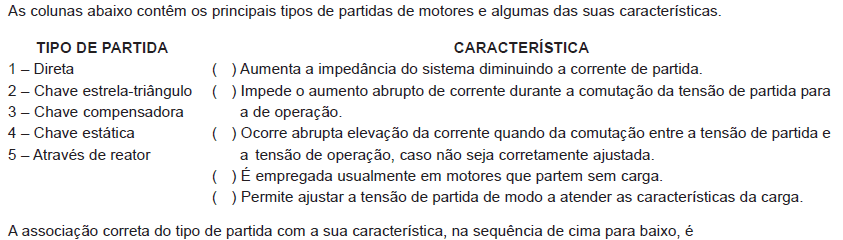

• A. 1 – 2 – 4 – 5 – 3.
• B. 2 – 5 – 3 – 4 – 1.
• C. 3 – 2 – 4 – 1 – 5.
• D. 5 – 3 – 2 – 1 – 4.
• E. 5 – 3 – 4 – 1 – 2.

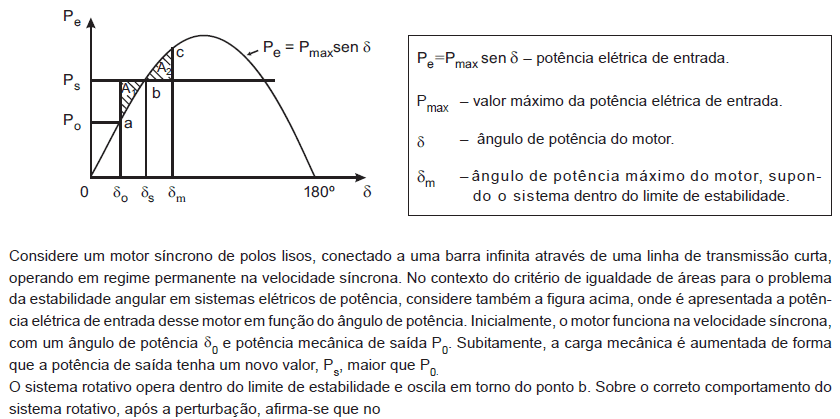

• A. ponto b, após passar pelo ponto a, o rotor encontra-se na velocidade síncrona e a potência elétrica P_e é igual à potência mecânica de saída P_s.
• B. deslocamento do ponto b para o c, a potência elétrica é maior que a potência mecânica de saída P_s e a velocidade do rotor é menor que a síncrona.
• C.
• D. deslocamento do ponto c para o b, o ângulo de potência diminui, em função do decrescimento da velocidade do rotor.
• E. deslocamento do ponto b para o a, a potência elétrica de entrada é menor que a potência mecânica de saída, e a velocidade do rotor é menor que a síncrona.

• A. 4
• B. 5
• C. 6
• D. 8
• E. 10

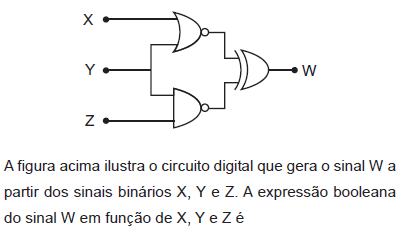

• A. X(Y + Z)
• B.
• C.
• D.
• E.

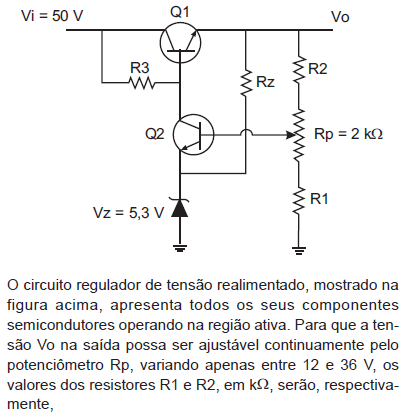

• A. 1 e 3
• B. 2 e 1
• C. 2 e 2
• D. 3 e 1
• E. 3 e 2

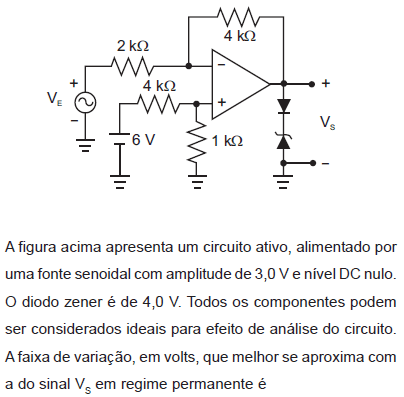

• A. 3,6 < V_S < -4,0
• B. 4,0 < V_S < -2,4
• C. 4,0 < V_S < -3,0
• D. 4,2 < V_S < -1,8
• E. 5,5 < V_S < -3,0

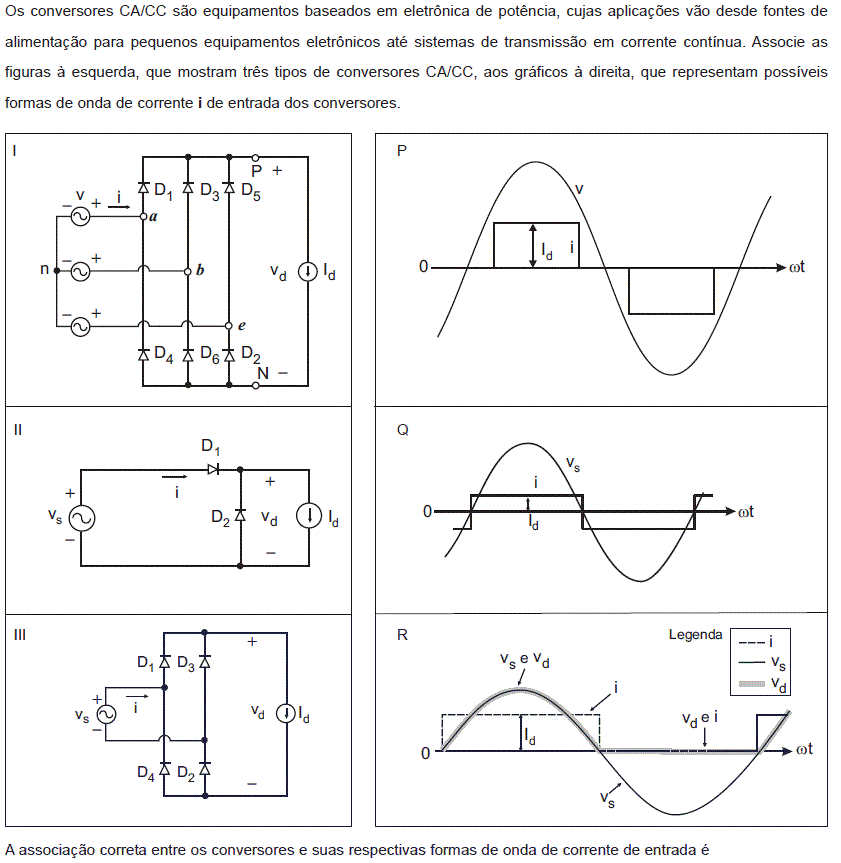

• A. I –P, II – Q, III – R.
• B. I –P, II – R, III – Q.
• C. I –Q, II – P , III – R.
• D. I –Q, II – R, III – P.
• E. I –R, II – P , III – Q.
