Questões de Engenharia Elétrica do ano 2011

• A. 2200
• B. 1100
• C. 990
• D. 500
• E. 350

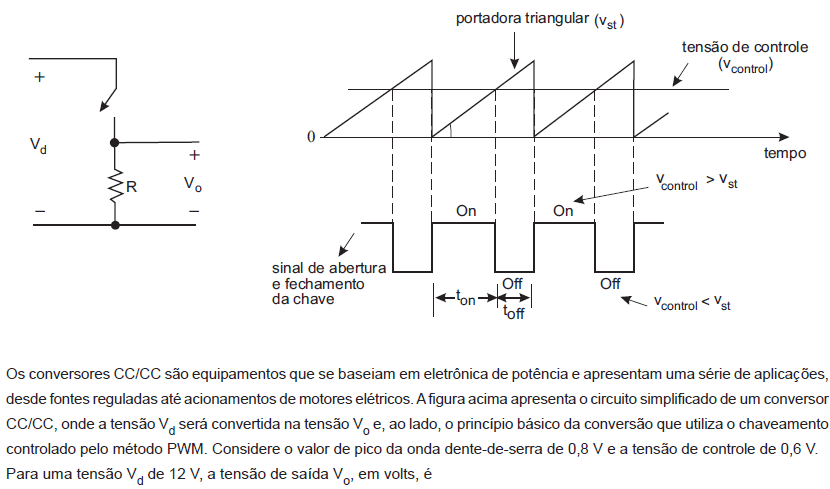

• A. 6,5
• B. 8
• C. 9
• D. 10,8
• E. 12

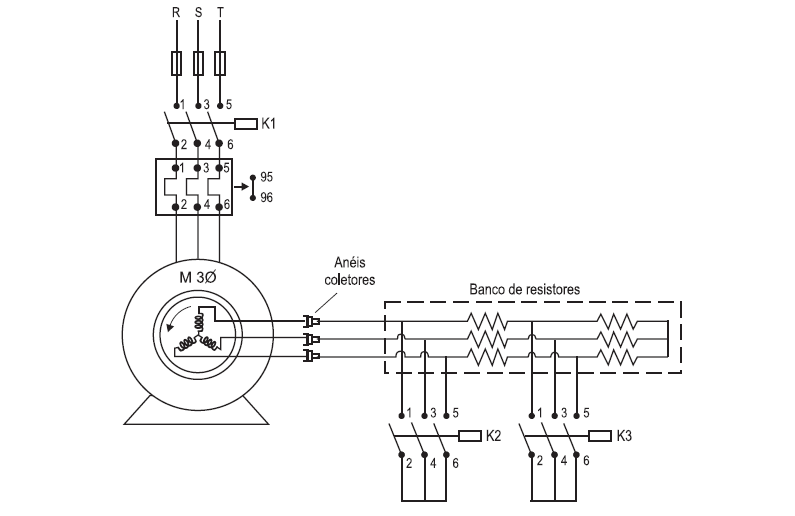

Em relação ao diagrama apresentado, analise as afirmativas a seguir.

I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.

II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.

III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.

Está correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  II e III

Sabendo que o componente de aterramento de um sistema elétrico é comumente utilizado para proteger tanto os usuários quanto os equipamentos elétricos desse sistema, julgue os itens que se seguem.

O condutor para ligação à terra deve ser fixado aos equipamentos elétricos mediante meios que assegurem contato elétrico baixo e intermitente.

• C. Certo
• E. Errado

Com relação a instalações elétricas prediais, considere as seguintes afirmativas:

1. O dimensionamento dos condutores de cada circuito deve ser feito, exclusivamente, através do cálculo da corrente resultante da potência total instalada e da tensão do circuito.

2. A quantidade de tomadas em um cômodo é estabelecida pelo perímetro e destino do cômodo.

3. O dimensionamento do disjuntor é feito considerando a capacidade de corrente do condutor dimensionado.

4. As tomadas de uso específico devem ser sempre em tensão de 220 V.

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1 e 2 são verdadeiras.

• B.

  Somente as afirmativas 3 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• D.

  Somente as afirmativas 2 e 3 são verdadeiras.

• E.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• A. (7/2, 2).
• B. (2, -7/2).
• C. (7, 2).
• D. (-7/2, 2).
• E. (-2, 7/2).

• A. V – V – F – V.
• B. F – V – V – F.
• C. V – F – F – V.
• D. F – V – F – F.
• E. F – F – V – V.

• A. F – V – F – F.
• B. F – F – F – V.
• C. V – F – V – F.
• D. V – V – V – V.
• E. V – F – V – V.

Um ebulidor de 300 watts ligado em 120 volts é utilizado para aquecer um litro de água a uma temperatura inicial de 20 ºC. Considerando esses dados, avalie as seguintes afirmativas:

1. O valor da resistência do ebulidor é de 48
.

2. A energia elétrica consumida em 15 minutos é de 45 Wh.

3. A energia necessária para aquecer a água de 20 ºC a 100 ºC é de 344.400 J, supondo que o rendimento seja de 100%, que o calor específico da água é igual a 1cal/gºC e que 1 cal = 4,18 J.

4. O tempo necessário para o aquecimento é 25,3 minutos.

Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 1 e 3 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

• A. 1 A.
• B. 4 A.
• C. 5 A.
• D. 7 A.
• E. 9 A.
