Questões de Engenharia Elétrica do ano 2012

Um técnico, ao calcular a diferença entre o resultado de uma medição e o valor verdadeiro do mensurando, obteve o valor de 0,20 mm. Após isso, o técnico resolve executar um grande número de medições do mesmo mensurando, efetuadas sob condições de repetibilidade, estimando um erro aleatório igual a 0,05 mm. Qual é o valor do erro sistemático do processo?

• A. 0,25 mm
• B. 0,20 mm
• C. 0,15 mm
• D. 0,10 mm
• E. 0,05 mm

Os transmissores elétricos

• A. dispensam proteção quanto a ruídos elétricos.
• B. permitem que um mesmo sinal de 4-20 mA seja lido por vários instrumentos.
• C. podem ser facilmente instalados em áreas explosivas.
• D. apresentam grandes perdas para longas distâncias.
• E. apresentam razoável atraso de sinal para linhas com mais de 1.000 m de comprimento.

Os transmissores digitais

• A. necessitam que os instrumentos sejam ligados ponto a ponto.
• B. apresentam baixa velocidade de transmissão de dados.
• C. permitem fazer o diagnóstico de falha em qualquer ponto da malha.
• D. enviam sinais digitais, informações, para um receptor, a partir do qual são modulados e padronizados.
• E. permitem, através do uso de vários protocolos, a conexão de equipamentos de fabricantes diferentes.

A incerteza de um sistema de medição de nível, obtida do certificado de calibração, é de 0,5 mm para um nível de confiabilidade igual a 99,95%. Se o fator de abrangência for igual a 2, a incerteza padrão será de

• A. 2,00 mm
• B. 0,50 mm
• C. 0,25 mm
• D. 0,10 mm
• E. 0,05 mm

O valor da pressão de 380 mmHg na escala absoluta corresponde a

• A. 0,5 atm
• B. 1,0 atm
• C. 1,5 atm
• D. 2,0 atm
• E. 2,5 atm

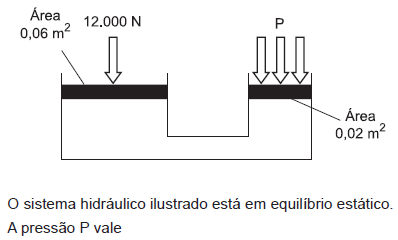

• A. 400 bar
• B. 200 bar
• C. 20 bar
• D. 2 bar
• E. 1 bar

A temperatura medida a partir de um termômetro eletrônico foi de 37,84°C. Tal temperatura, na escala absoluta, equivale a

• A. 112,16 K
• B. 212,00 K
• C. 235,32 K
• D. 283,26 K
• E. 311,00 K

Ao variar de 100 N a carga a que está sendo submetida uma célula de carga, de linearidade igual a 1% e histerese igual a 0,5%, seu sinal de saída variou em 25 mV. A sensibilidade dessa célula de carga, em mV/N, é igual a

• A. 0,005
• B. 0,010
• C. 0,125
• D. 0,250
• E. 0,500

Os transmissores pneumáticos

• A. têm como principal vantagem a possibilidade de uso em ambientes explosivos, como em uma central de gás.
• B. são utilizados para linhas de grande comprimento, por não apresentarem atraso de sinal.
• C. são mais utilizados em linhas onde é necessário gerar torques elevados nos comandos de válvula.
• D. dispensam tratamento prévio do ar da linha.
• E. podem ser conectados diretamente aos computadores de vazão.

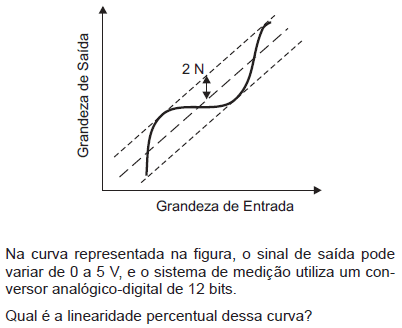

• A. 0,4%
• B. 1,2%
• C. 2,0%
• D. 5,0%
• E. 6,0%
