Questões de Engenharia Elétrica do ano 2012

Um conversor analógico-digital de 8 bits, com faixa de entrada de 0 a 10 V, foi utilizado em conjunto com uma célula de carga, cuja saída varia linearmente entre 0 e 5 V para uma faixa de carga compreendida entre 0 e 1.000 N. Qual é, aproximadamente, a resolução desse sistema?

• A. 5,32 N
• B. 7,84 N
• C. 8,15 N
• D. 10,00 N
• E. 25,00 N

• A.
• B.
• C.
• D.
• E.

Um técnico, ao executar a parada programada de uma instalação de bombeamento, realizou as verificações de rotina e a substituição dos elementos de vedação de uma das bombas, seguindo a programação do Plano de Manutenção daquela instalação. Dois meses após essa intervenção, uma nova parada foi programada em função dos níveis de vibração monitorados em uma das bombas. Essas intervenções podem ser classificadas, respectivamente, como

• A. corretiva e preventiva
• B. corretiva e preditiva
• C. preventiva e preditiva
• D. preventiva e corretiva
• E. preditiva e preventiva

Analisadores são utilizados com frequência para a caracterização de amostras. Com respeito aos analisadores, considere as afirmativas a seguir. I - É recomendável a instalação de um separador de água e óleo antes do ponto de medição de pH, em efl uentes contendo água e óleo. II - Em analisadores de potencial Redox, o elemento que perde elétrons é reduzido, e o que ganha elétrons é oxidado. III - Os analisadores por condutividade elétrica têm custo de aquisição e instalação elevados e apresentam baixa confi abilidade. IV - Os detectores por condutividade térmica são empregados em análises específi cas, por sua alta complexidade e vulnerabilidade ao desequilíbrio das temperaturas. Está correto APENAS o que se afirma em

• A. I
• B. II
• C. I e IV
• D. II e III
• E. III e IV

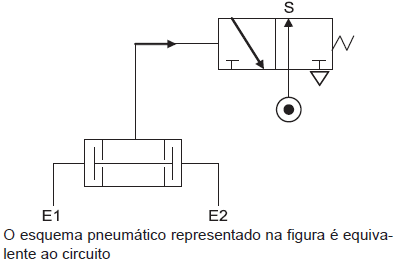

• A.
• B.
• C.
• D.
• E.

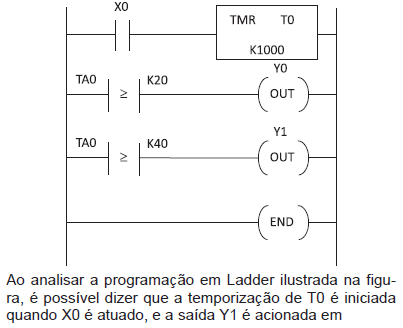

• A. 0,1 s
• B. 1 s
• C. 2 s
• D. 3 s
• E. 4 s

• A. I – Q , II – P , III – S
• B. I – Q , II – S , III – R
• C. I – P , II – Q , III – R
• D. I – S , II – R , III – Q
• E. I – R , II – Q , III – P

A orientação das tomadas e o posicionamento das placas de orifício merecem atenção especial na ocasião da sua instalação. Na presença de

• A. líquidos limpos, o transmissor somente pode ser instalado acima do elemento primário.
• B. líquidos incrustantes, o transmissor pode ser instalado abaixo do elemento primário e na vertical.
• C. vapor, deve-se evitar a instalação do transmissor abaixo do elemento primário.
• D. gases limpos e úmidos, o transmissor pode ser instalado abaixo do elemento primário e na vertical.
• E. gases que contêm sólidos, deve-se instalar o transmissor na horizontal.

• A.
• B.
• C.
• D.
• E.

Para que haja a comunicação entre um sistema de supervisão e os dispositivos de campo, meios físicos de transmissão de dados e protocolos de comunicação são utilizados. Em uma rede ponto a ponto que utiliza o protocolo HART, o(a)

• A. WirelessHART é um tipo de rede que utiliza o RS 485 como meio de transmissão.
• B. sinal elétrico trafega entre os dispositivos, através da fibra óptica mono-modo, estabelecendo a comunicação entre eles.
• C. protocolo é puramente digital e o sinal trafega a uma velocidade de 100 Mbps.
• D. transmissão é realizada a uma velocidade de 1200 bps sem a interrupção do sinal de 4 a 20 mA.
• E. modulação utilizada é o FSK e representa fase-shift keying ou modulação por deslocamento de fase.
