Questões de Engenharia Elétrica do ano 2012

O protocolo IEC 61850 é o novo modelo de comunicação desenvolvido pela International Eletrotechnical Commission. Considere as afirmações a seguir concernentes a esse protocolo.

I - Dentre os diversos objetivos contidos na norma IEC 61850, um dos mais relevantes é obter a interoperabilidade entre os dispositivos eletrônicos inteligentes (IED).

II - A linguagem de confi guração de subestação específi ca SCL, descrita nas normas IEC 61850 e baseada na linguagem XML, é utilizada para descrever o esquema unifi lar da subestação, a rede de comunicações, as instâncias de nós lógicos e a sua associação ao equipamento primário.

III - A comunicação horizontal prevista na IEC 61850 é realizada através de mensagens denominadas mensagens GOOSE.

É correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Os relés digitais, microprocessados, utilizados em projetos de subestações, apresentam

• A. alto custo da tecnologia, principalmente da CPU.
• B. grande capacidade de realizar funções, tais como medições, controle, automação, proteção e supervisão.
• C. enorme dificuldade na coleta, processamento e armazenamento de dados para análise de sequência de eventos.
• D. altíssima lentidão devido à presença dos microprocessadores.
• E. baixa confiabilidade.

Dentre os dispositivos eletrônicos, qual o mais indicado para chaveamento e controle de grandes capacidades de corrente?

• A. PUT
• B. Diodo Zener
• C. UJT
• D. SCR
• E. DIAC

A luz é uma modalidade da energia radiante verificada pela sensação visual de claridade. Assim, as fontes de luz artificial procuram apresentar distribuição relativa de energia espectral dentro de uma determinada faixa, que seja sensível ao olho humano. Dentro do espectro de ondas eletromagnéticas, cuja unidade é o nanômetro (nm), o olho humano só consegue detectar a faixa de radiação de ondas compreendidas entre

• A. 80 nm a 100 nm
• B. 110 nm a 300 nm
• C. 380 nm a 780 nm
• D. 800 nm a 970 nm
• E. 1.000 nm a 2.760 nm

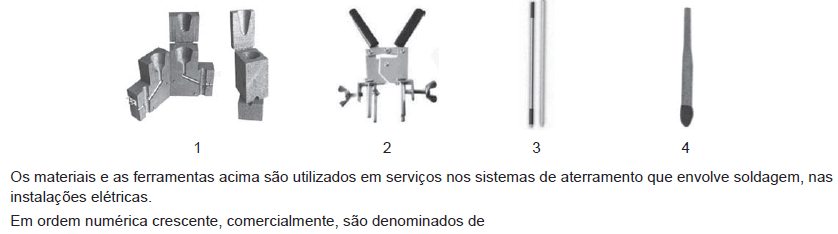

• A. goniômetro, cinzel, haste, faca de corte
• B. goniômetro, alicate, haste, faca de corte
• C. molde, cinzel, anemômetro, palito ignitor
• D. molde, alicate, anemômetro, palito ignitor
• E. molde, alicate, haste, palito ignitor

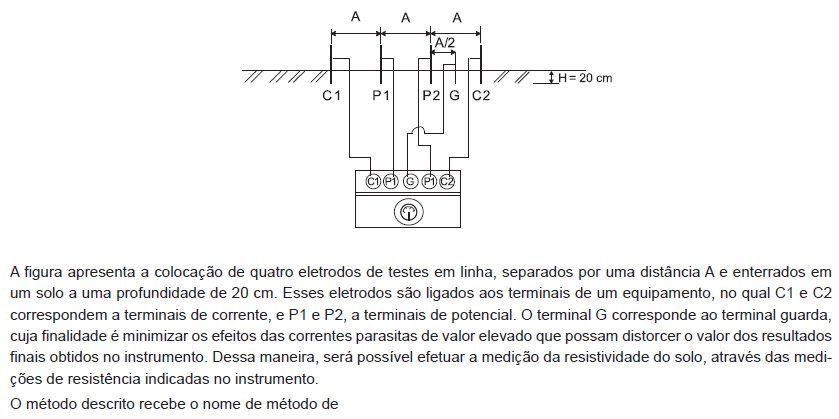

• A. Wenner
• B. Humboldt
• C. Daimler
• D. Maxwell
• E. Gauss-Seidel

Com a finalidade de reduzir o gradiente de potencial que surge em torno da área seccionada do cabo, usa-se um dispositivo destinado a restabelecer as condições de isolação da extremidade de um condutor isolado, quando ele é conectado a um condutor nu ou a um terminal para ligação a um equipamento elétrico, em média tensão. Tal dispositivo é denominado pelas concessionárias de energia de

• A. cossinete
• B. manopla
• C. mufla terminal
• D. oscilopertubógrafo
• E. espectrofotômetro

De acordo com a NR 10, nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir, dentre outras condições anormais de operação,

• A. subtensão, curto monofásico, religamento de disjuntores e correntes parasitas
• B. subtensão, falhas de isolamento, perdas de potência e correntes parasitas
• C. sobretensão, subcorrente, correntes parasitas e perdas de potência
• D. sobretensão, sobrecorrente, energização de transformadores e operação de para-raios
• E. sobretensão, sobrecorrente, falhas de isolamento e aquecimento

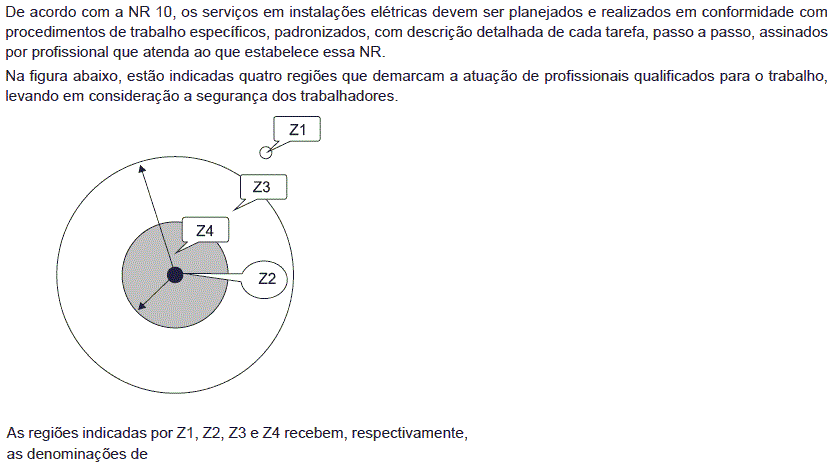

• A. zona controlada, ponto energizado, zona livre e zona risco
• B. zona controlada, ponto energizado, zona de risco e zona livre
• C. zona de risco, ponto energizado, zona livre e zona controlada
• D. zona livre, ponto energizado, zona controlada e zona de risco
• E. zona livre, ponto energizado, zona de risco e zona controlada

Para se efetuarem serviços de manutenção em uma subestação, sem que seja necessário tirá-la de serviço por algum tempo, são utilizados dispositivos ou equipamentos de proteção individual para os trabalhadores. Tais dispositivos ou equipamentos são:

• A. capacete de proteção tipo aba frontal com viseira, luva isolante de borracha, calçado de proteção tipo condutivo e cinturão de segurança tipo paraquedista
• B. capacete de proteção tipo aba frontal com viseira, luva isolante de borracha, calçado de proteção tipo condutivo, sinalizador strobo e fita de sinalização
• C. capacete de proteção tipo aba frontal com viseira, luva isolante de borracha, grade metálica dobrável, cinturão de segurança tipo paraquedista
• D. vestimenta de proteção do tipo condutiva, fita de sinalização, manta isolante, calçado de proteção do tipo condutivo
• E. grade metálica dobrável, calçado de proteção tipo condutivo, fita isolante, luva isolante, capacete de proteção tipo aba frontal com viseira
