Questões de Engenharia Elétrica do ano 2012

O instrumento utilizado para certificar a qualidade de um sistema de proteção equipotencial, de uma instalação elétrica, é

• A.

  Fasímetro.

• B.

  Watímetro.

• C.

  Megômetro.

• D.

  Luxímetro.

• E.

  Terrômetro.

Considere as afirmativas relacionadas aos dispositivos de entrada e saída de CLP.

I. Por questão de velocidade de resposta, deve-se evitar o uso de módulos de entrada que possuem acoplamento óptico para entrada de sinais digitais.

II. Os módulos de saída analógica com saída do tipo corrente geralmente fornecem correntes de 0 mA a 20 mA ou 4 mA a 20 mA.

III. Os módulos de saída que necessitam operar a velocidades maiores devem utilizar elementos de chaveamento do tipo relé.

IV. Existem módulos de saída especiais que podem fornecer sinais do tipo PWM.

Está correto o que se afirma APENAS em

• A.

  I e II.

• B.

  I, II e III.

• C.

  I, III e IV.

• D.

  II e IV.

• E.

  III e IV.

Nos projetos elétricos destinados a proteção de equipamentos eletrônicos sensíveis (EES), tais como computadores, CLPs e outros relacionados à tecnologia da informação, é recomendado o uso de

• A.

  uma malha de referência de terra a uma distância de 3 m do local.

• B.

  três hastes de aterramento interligadas ao condutor neutro.

• C.

  seis hastes de aterramento a uma distância máxima de 3 m do local.

• D.

  três hastes de 2 m em forma de triângulo.

• E.

  uma malha de terra de referência sob os equipamentos.

Sobre cabeamento de redes de computadores, é INCORRETO o conceito:

• A.

  Roteador − é usado exclusivamente para endereçar redes de topologias e/ou arquiteturas iguais.

• B.

  Hub − concentra e distribui os cabos de computadores ligados à rede.

• C.

  Switch − repassa os dados vindos do computador de origem somente ao computador de destino.

• D.

  Bridge − Permite a ligação entre duas redes situadas em locais distantes, formando uma WAN.

• E.

  Repetidor − recebe o sinal enviado e o retransmite em cada uma das outras portas.

É INCORRETO o que se afirma em:

• A.

  Detector de chama − é sensível aos raios ultravioletas presentes na chama do fogo.

• B.

  Detector linear − é indicado para locais onde não é possível realizar detecção pontual (locais com grandes alturas e locais abertos).

• C.

  Detectores termovelocimétricos − são indicados para locais onde existem grandes correntes de ar.

• D.

  Detector térmico − é indicado para fogo com elevação de temperatura (quando a temperatura alcança um nível fixo). Indicado para sala de geradores, casa de máquinas, transformadores, entre outros.

• E.

  Detector pontual − a fumaça ou calor produzido no ambiente deverá passar por ele para sensibilizá-lo.

Um amplificador tem ganho de potência de 40 dB. Em sua entrada é aplicado um sinal de áudio de 100 mW. A potência do sinal de saída, em dBm, vale

• A.

  20.

• B.

  40.

• C.

  60.

• D.

  80.

• E.

  100.

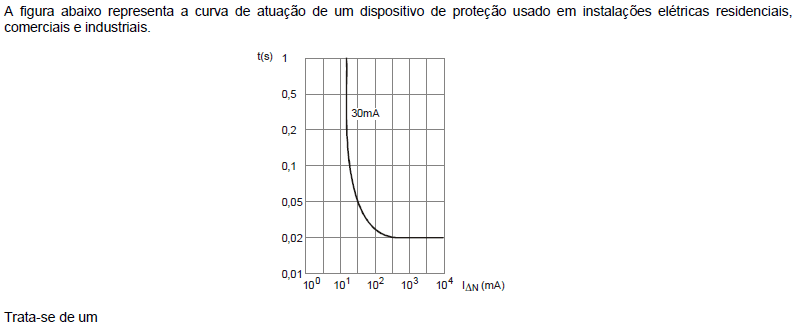

• A.

  dispositivo diferencial-residual.

• B.

  fusível DIAZED.

• C.

  fusível NEOZED.

• D.

  dispositivo de proteção contra surtos.

• E.

  disjuntor termomagnético.

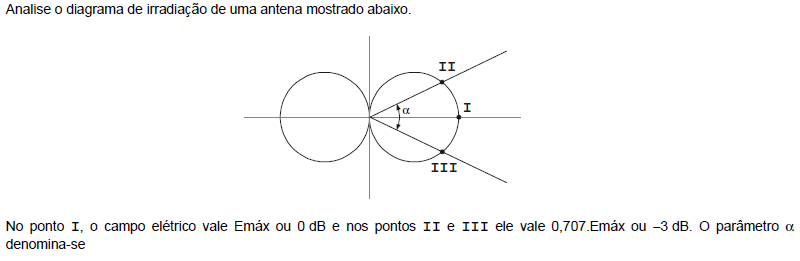

• A.

  diretividade.

• B.

  largura de feixe.

• C.

  resistência de irradiação.

• D.

  relação frente-costa.

• E.

  eficiência.

Em uma instalação elétrica, caracteriza o sistema de aterramento TN-S:

• A.

  não há neutro no secundário do transformador de alimentação da instalação.

• B.

  os condutores neutro e de proteção são comuns.

• C.

  uma fase do transformador de alimentação é aterrada.

• D.

  os condutores neutro e de proteção são separados.

• E.

  apenas o primário do transformador de alimentação é aterrado.

No microfone, a relação entre o nível do sinal elétrico de saída e a pressão sonora incidente corresponde à especificação denominada

• A.

  sensibilidade.

• B.

  impedância.

• C.

  resposta em frequência.

• D.

  ruído de fundo.

• E.

  direcionalidade.
