Questões de Engenharia Elétrica do ano 2012

• A. as lâmpadas permanecerão apagadas.
• B. as lâmpadas irão apresentar a mesma luminosidade.
• C. a lâmpada L1 terá um brilho mais intenso que a lâmpada L2.
• D. a lâmpada L1 terá um brilho menos intenso que a lâmpada L2.
• E. a lâmpada L1 queimará devido à alta corrente.

Em um laboratório de medidas elétricas, torna-se necessário efetuar medidas de resistências de pequeno valor, da ordem de 0,0001 ohm. Para se obterem resultados os mais próximos possíveis da realidade, o instrumento a ser utilizado denomina-se

• A. ponte de Wheatstone
• B. ponte dupla de Kelvin (Thomson)
• C. galvanômetro de zero central
• D. ohmímetro analógico de três escalas
• E. voltímetro de escala de 0 a 50 V e um amperímetro de escala de 0 a 5 A

Ao se utilizar o amperímetro para medir correntes contínuas, caso o valor da medida possa ultrapassar a capacidade do instrumento, deve-se fazer uso de resistências auxiliares com o objetivo de ampliar tal capacidade. Dispõe-se de um amperímetro (escala de 0 a 10) com resistência interna igual a 36 ohms, com o qual se devem medir correntes da ordem de 100 A. O valor da resistência (em ohms) a ser ligada ao instrumento, nesse caso, é

• A. 0,36
• B. 3,6
• C. 4,0
• D. 18
• E. 36

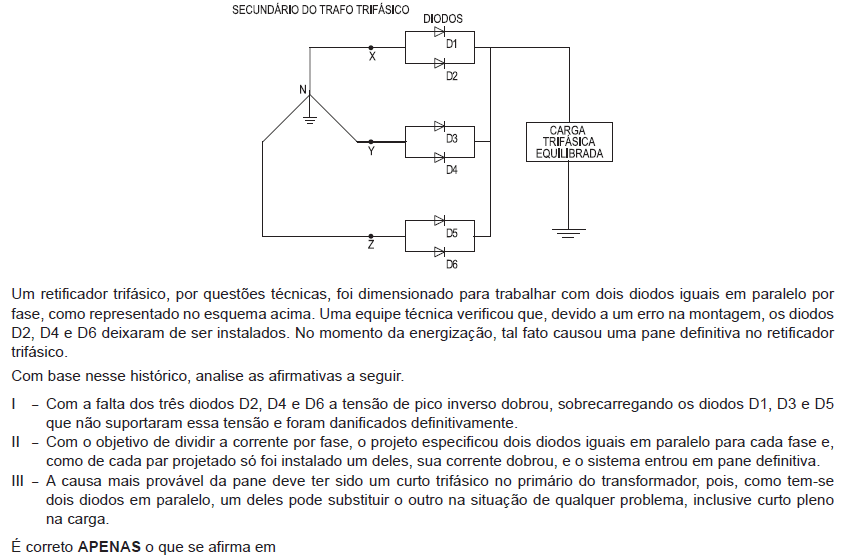

• A. I
• B. II
• C. III
• D. I e II
• E. II e III

Os veículos que transportam combustíveis em carrocerias metálicas devem dispor também de corrente metálica ligada na carroceria, e que se arrasta pelo solo, quando da movimentação do veículo pelas estradas. Essa corrente tem como finalidade

• A. proporcionar um meio de carregar continuamente cargas estáticas acumuladas.
• B. proporcionar um meio de descarga continua de cargas estáticas acumuladas.
• C. permitir que, em estradas sem pavimentação, o atrito dos pneus com o solo seja diminuído.
• D. equalizar a aderência do material combustível junto às paredes da carroceria para que possa ocorrer transferência térmica com o meio externo, minimizando a temperatura no interior da carroceria.
• E. proporcionar que as moléculas dos combustíveis possam manter-se em equilíbrio durante o transporte.

Para uma copa-cozinha com dimensões de 4,0 m x 3,0 m, em um alojamento que atende aos operadores de um sistema de bombeamento, a quantidade mínima de tomadas de corrente para uso geral é de

• A. 0
• B. 1
• C. 2
• D. 3
• E. 4

Em um processo industrial, uma malha utilizará um CLP para efetuar o controle do sistema hidráulico. Este sistema possui, como elementos sensores montados em tubulações e vasos, 3 indicadores de temperatura, cada um com um contato reversível, 2 indicadores de pressão, cada um com dois contatos independentes, 2 transmissores de nível com sinal de 4 – 20 mA e 1 transmissor de vazão com sinal de 0 – 10V. O CLP para atender a esta malha deve possuir, no mínimo, a seguinte configuração para as entradas desses sensores: Obs.:

• A. 10ED + 3EA
• B. 9ED + 3EA
• C. 5ED + 2EA
• D. 4ED + 4EA
• E. 2ED + 1EA

• A. −10; inversor
• B. 10; não inversor
• C. 2; não inversor
• D. −1; inversor
• E. 1; não inversor

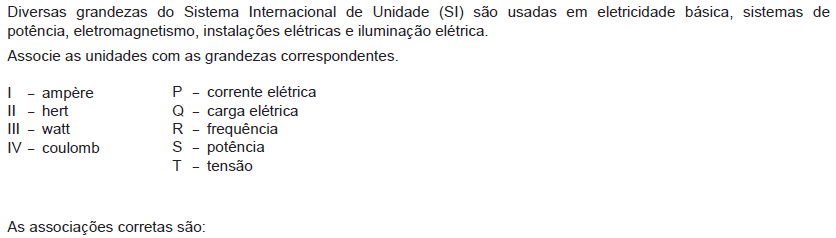

• A. I – T , II – R , III – Q , IV – S
• B. I – T , II – R , III – S , IV – P
• C. I – P , II – T , III – Q , IV – R
• D. I – P , II – S , III – T , IV – Q
• E. I – P , II – R , III – S , IV – Q

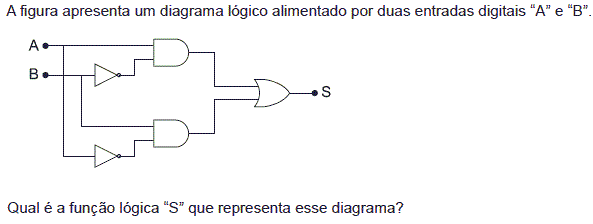

• A.
• B.
• C.
• D.
• E.
