Questões de Engenharia Elétrica do ano 2014

Acerca de máquinas de corrente contínua, julgue os itens a seguir. Enrolamentos de campo de geradores autoexcitados são típicos de ligação em série ou em paralelo com o enrolamento da armadura.

• C. Certo
• E. Errado

A partir dessas informações, julgue os itens que se seguem.

• C. Certo
• E. Errado

A partir dessas informações, julgue os itens que se seguem.

No ensaio em curto-circuito, a tensão aplicada ao lado de AT foi de 50 V.

• C. Certo
• E. Errado

A partir dessas informações, julgue os itens que se seguem.

No ensaio em curto-circuito, a potência ativa medida foi de 25 W.

• C. Certo
• E. Errado

Julgue os itens seguintes, no que se refere a motores de indução monofásicos. Diferentemente dos motores de indução trifásicos, os motores monofásicos não possibilitam que se inverta diretamente o sentido de rotação.

• C. Certo
• E. Errado

Julgue os itens seguintes, no que se refere a motores de indução monofásicos. Um motor de indução monofásico não possui campo girante, como os motores de indução trifásicos; por esse motivo, ele utiliza um enrolamento de armadura com um enrolamento principal, o qual é ligado diretamente à rede de alimentação, e outro circuito, constituído por um enrolamento secundário em série com um capacitor, formando um ramo ligado em paralelo com o enrolamento principal.

• C. Certo
• E. Errado

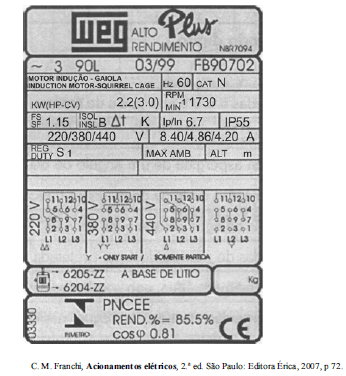

Considerando a figura acima, que ilustra os dados usuais de placa de um motor de indução trifásico, julgue os itens subsecutivos.

Os dados da placa evidenciam que o motor deverá suportar continuamente 15% de sobrecarga acima de sua potência nominal.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra os dados usuais de placa de um motor de indução trifásico, julgue os itens subsecutivos.

As informações apresentadas referem-se a um motor trifásico em gaiola, com rotação nominal igual a 1.730 rpm. O dado IP55 informa o regime de serviço do motor.

• C. Certo
• E. Errado

Em determinado ponto de uma rede elétrica trifásica, as impedâncias equivalentes para fins de cálculo de correntes de falta são assumidas como puramente reativas e a tensão em regime permanente é igual à tensão nominal. Nesse ponto, as reatâncias equivalentes de sequência zero, positiva e negativa são 0,1 pu, 0,2 pu e 0,2 pu, respectivamente. No caso de curto-circuito, as impedâncias de falta são nulas, e a tensão e a potência base no referido ponto são, respectivamente, 10 kV e 100 MVA.

Com base nas informações acima, julgue os próximos itens.

Caso haja um curto-circuito fase-fase no ponto considerado, a intensidade da corrente de falta resultante será superior à intensidade da corrente de falta trifásica.

• C. Certo
• E. Errado

Em determinado ponto de uma rede elétrica trifásica, as impedâncias equivalentes para fins de cálculo de correntes de falta são assumidas como puramente reativas e a tensão em regime permanente é igual à tensão nominal. Nesse ponto, as reatâncias equivalentes de sequência zero, positiva e negativa são 0,1 pu, 0,2 pu e 0,2 pu, respectivamente. No caso de curto-circuito, as impedâncias de falta são nulas, e a tensão e a potência base no referido ponto são, respectivamente, 10 kV e 100 MVA.

Com base nas informações acima, julgue os próximos itens.

No ponto em questão, a corrente de curto-circuito monofásico é 20% superior à corrente de curto-circuito trifásico.

• C. Certo
• E. Errado
