Questões de Engenharia Elétrica do ano 2014

Considerando essas informações, julgue os itens subsecutivos.

O consumo total de potência ativa demandada pela carga é igual a 600 W.

• C. Certo
• E. Errado

Considerando essas informações, julgue os itens subsecutivos.

O fator de potência da carga é igual a 0,6 indutivo.

• C. Certo
• E. Errado

Acerca de instalações elétricas prediais ligadas a redes elétricas de baixa tensão, julgue os próximos itens.

No esquema unifilar abaixo, as duas lâmpadas estão conectadas em paralelo, ou seja, ambas as lâmpadas acenderão ou apagarão ao mesmo tempo, independentemente do comando dado através de um dos interruptores.

• C. Certo
• E. Errado

Acerca de instalações elétricas prediais ligadas a redes elétricas de baixa tensão, julgue os próximos itens.

No esquema unifilar abaixo, o comando da lâmpada é realizado por meio de interruptor bipolar.

• C. Certo
• E. Errado

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

No circuito, existe apenas um único tipo de tomada — tomada baixa —, que pertence ao circuito 2. Os condutores fase e neutro que conectam essa tomada possuem seção de 2,5 mm2, são dispostos em eletroduto exclusivo para ela e têm parte embutida no piso.

• C. Certo
• E. Errado

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

Na instalação em questão, são identificados três circuitos, sendo dois referentes ao pavimento térreo, ilustrado na planta, e outro referente ao pavimento superior, não detalhado na planta apresentada.

• C. Certo
• E. Errado

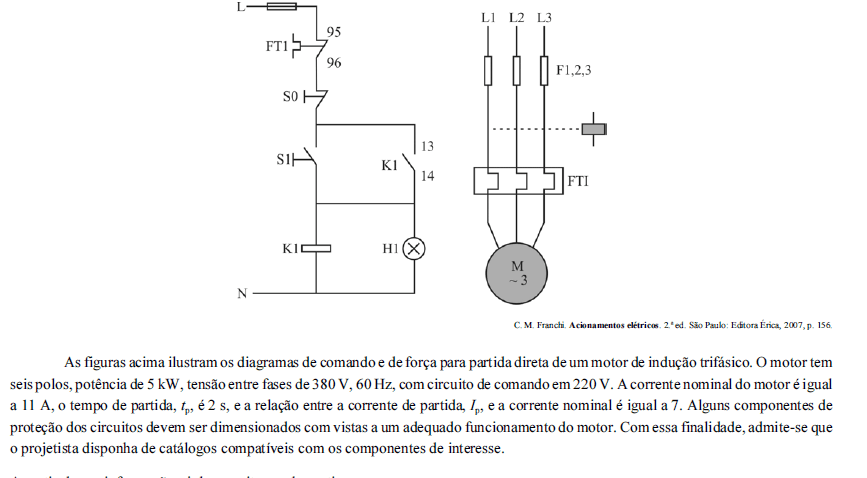

A partir dessas informações, julgue os itens subsecutivos.

A corrente nominal do contactor K1 deve ser superior a 8 A e inferior a 11 A.

• C. Certo
• E. Errado



A partir dessas informações, julgue os itens subsecutivos.

A corrente nominal de cada fusível de fase no circuito de força deve ser no mínimo igual a 12,2 A, mas não superior à corrente nominal do fusível dimensionado para o contactor.

• C. Certo
• E. Errado

A figura acima ilustra uma configuração de barra de parte de uma subestação, conhecida como barra principal e transferência, que é utilizada para suprir uma rede elétrica em alta tensão. Considerando essas informações, julgue os próximos itens.

Se, para eliminar um defeito, o tempo de abertura do disjuntor D for de 2 s, então a máxima corrente de curto-circuito simétrica admissível que poderá passar pelo enrolamento primário do TC será superior a 3 kA.

• C. Certo
• E. Errado

Uma carga de prova de 4nC é colocada em um campo elétrico E e posicionada num ponto Q onde fica submetida a uma força de 8x10^-4 N. Determine o módulo do campo elétrico E no ponto Q.

• A. 2x10^-6N/C.
• B. 2x10^-5N/C.
• C. 16x10^-13N/C.
• D. 32x10^-13N/C.
• E. 2x10^-5N/C.
