Questões sobre Circuitos

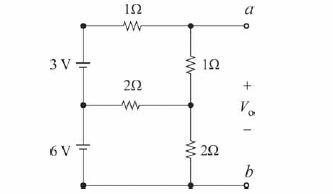

Considerando o circuito acima, em que os terminais a e b estão inicialmente em aberto, julgue os itens seguintes.

Se uma corrente fluir por um curto-circuito entre os terminais a e b, seu valor será igual a 10 A.

• C. Certo
• E. Errado



Considerando o circuito acima, em que os terminais a e b estão inicialmente em aberto, julgue os itens seguintes.

Caso um resistor de 1/3 de ohm seja conectado entre os terminais a e b, seu consumo será maior que 15 W.

• C. Certo
• E. Errado

Esse circuito apresenta resposta transitória subamortecida.

• C. Certo
• E. Errado

Se a tensão v(t) tiver a forma de um degrau, então, a tensão v_o (t) será nula em regime permanente.

• C. Certo
• E. Errado

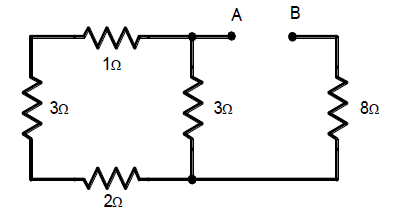

Determine o valor, em ohms, da resistência elétrica equivalente entre os pontos A e B do circuito apresentado a seguir:

• A. 3,0
• B. 14,0
• C. 11,0
• D. 10,0
• E. 1,60

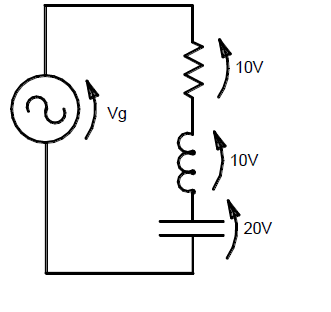

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendose: V_R = 10 V; V_L = 10 V ; V_C = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:

• A. 56,4
• B. 69,2
• C. 40
• D. 14,1
• E. 28,4

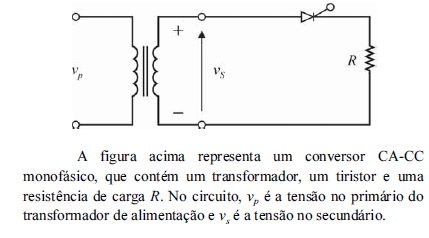

Tendo como referência essas informações, julgue os itens de 100 a 103.

Se o ângulo de disparo do tiristor for igual a 90º e a amplitude de v_s for 10 V, então o valor eficaz da tensão na carga será superior a 3 V.

• C. Certo
• E. Errado



Tendo como referência essas informações, julgue os itens de 100 a 103.

O maior valor que a tensão média na carga pode assumir é superior a 1/3 da amplitude de v_s.

• C. Certo
• E. Errado



Tendo como referência essas informações, julgue os itens de 100 a 103.

Em um conversor CA-CA, o controle liga-desliga é utilizado em aplicações que apresentam alta inércia mecânica e elevada constante de tempo térmica. Nesse tipo de conversor, o fator de potência depende exclusivamente do ciclo de trabalho.

• C. Certo
• E. Errado



Tendo como referência essas informações, julgue os itens de 100 a 103.

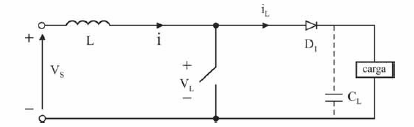

A figura abaixo representa um esquema de um chopper que opera na configuração step-down.

• C. Certo
• E. Errado
