Questões sobre Circuitos

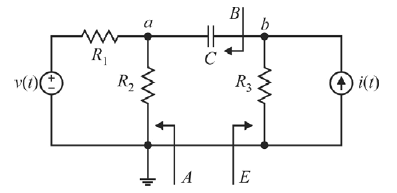

Considerando o circuito acima, julgue os itens a seguir.

No domínio da frequência, no regime permanente senoidal, ao se substituir a parte do circuito à esquerda de B por um modelo equivalente de Thévenin, a tensão equivalente de Thévenin dependerá da reatância do capacitor.

• C. Certo
• E. Errado

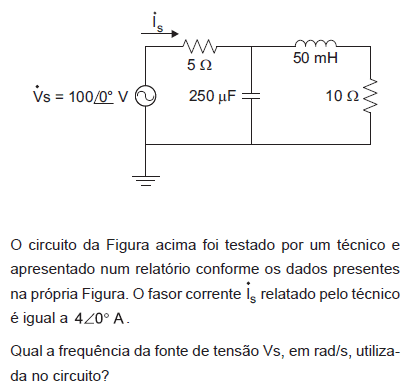

• A. 100
• B. 200
• C. 300
• D. 400
• E. 500



Considerando o circuito acima, julgue os itens a seguir.

Como não há fonte de tensão independente à direita de E, essa parte do circuito não possui um modelo equivalente de Thévenin.

• C. Certo
• E. Errado

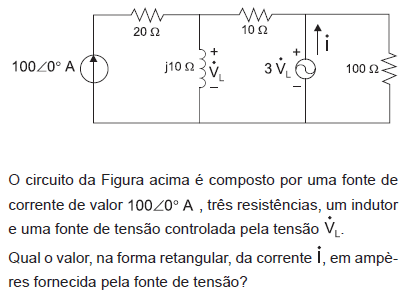

• A. −46+j92
• B. −46−j92
• C. −92+j46
• D. −92−j46
• E. 92+j46

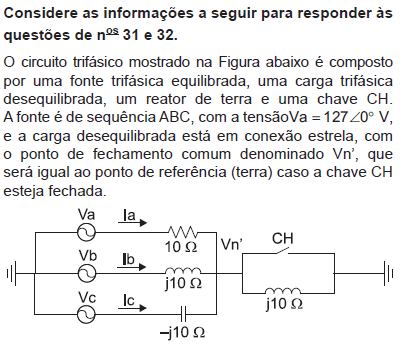

Estando a chave CH aberta, em regime permanente, qual será o valor, em volts, do módulo da tensão Vn’ em relação ao ponto de referência (terra)?

• A.
• B.
• C.
• D.
• E.

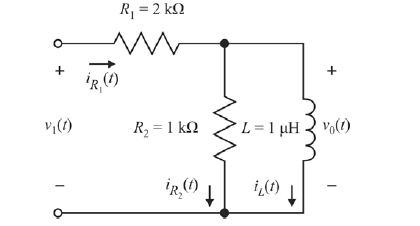

Considerando o circuito ilustrado na figura acima, julgue os itens seguintes.

Se v₁(t) for uma fonte de tensão independente, a constante de tempo do circuito será 1 ns.

• E. Errado
• C. Certo



Considerando o circuito ilustrado na figura acima, julgue os itens seguintes.

Se a tensão de excitação v1(t) for um degrau de amplitude igual a 10 V, então a tensão v0(t), em regime permanente, será igual a 10/3 V.

• C. Certo
• E. Errado



Considerando o circuito ilustrado na figura acima, julgue os itens seguintes.

Em regime permanente senoidal, se a frequência da excitação for 10 kHz, o módulo da reatância do indutor será igual a 0,01 Ω.

• C. Certo
• E. Errado



Considerando o circuito ilustrado na figura acima, julgue os itens seguintes.

Se v₁(t) for uma excitação senoidal, o módulo da impedância de entrada do circuito aumentará à medida que a frequência da excitação aumentar.

• C. Certo
• E. Errado

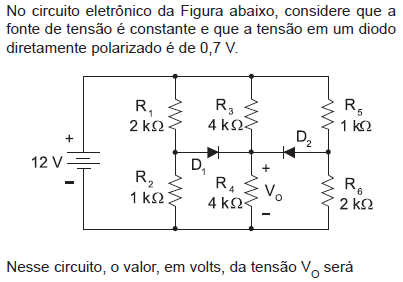

• A. 6,500
• B. 6,625
• C. 6,975
• D. 7,500
• E. 7,675
