Questões sobre Circuitos

Se v(t) e i(t) forem constantes e iguais a V_CC e I_CC, respectivamente, então a tensão no nó a, em regime permanente, será igual a V_CC + R₁ × I_CC.

• C. Certo
• E. Errado

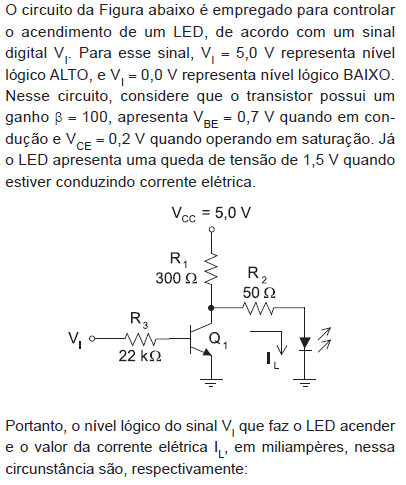

• A. ALTO e 10
• B. BAIXO e 10
• C. ALTO e 15
• D. BAIXO e 15
• E. ALTO e 12

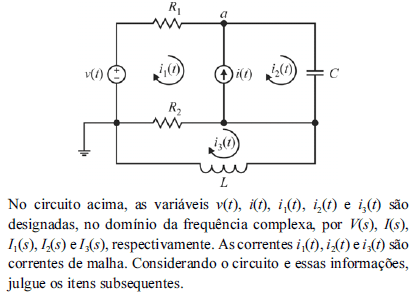

No circuito, é válida a relação R₂ × I₁(s) = [s_L + R₂] × I₃(s).

• C. Certo
• E. Errado

No domínio da frequência, a tensão entre os terminais do capacitor é igual a

• C. Certo
• E. Errado

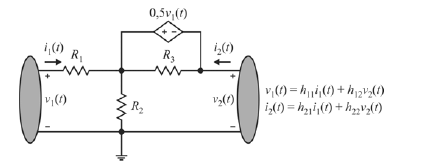

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i₁(t) e a tensão v₂(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

Para calcular o valor dos parâmetros híbridos do modelo equivalente, a fonte de tensão controlada deve ser anulada.

• C. Certo
• E. Errado

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i₁(t) e a tensão v₂(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

No modelo equivalente, h₂₁ = R₂/(R₁ + R₂).

• C. Certo
• E. Errado

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i₁(t) e a tensão v₂(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

É correto afirmar que h₁₂ = 2 no modelo a ser determinado.

• C. Certo
• E. Errado

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i₁(t) e a tensão v₂(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

Conclui-se que h₁₁ = 2R₁no modelo a ser determinado.

• C. Certo
• E. Errado

Considerando essas informações, julgue os itens subsecutivos.

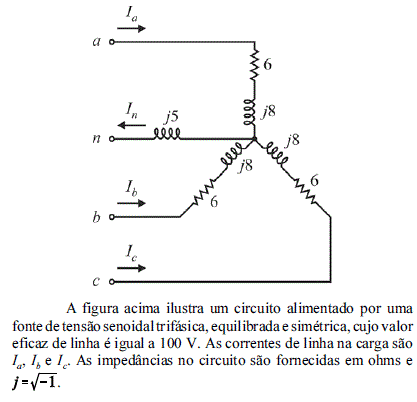

O consumo total de potência ativa demandada pela carga é igual a 600 W.

• C. Certo
• E. Errado

Considerando essas informações, julgue os itens subsecutivos.

O fator de potência da carga é igual a 0,6 indutivo.

• C. Certo
• E. Errado
