Questões sobre Circuitos

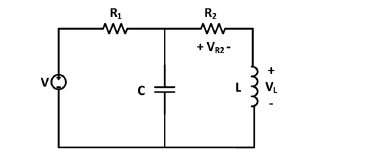

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R₂ e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

Se a fonte de tensão for descrita no tempo por uma função degrau de amplitude positiva igual a U Volts, o módulo da corrente no indutor, em regime permanente, assumirá um valor igual a

• C. Certo
• E. Errado

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R₂ e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

Em uma análise em regime permanente senoidal, observa-se que as tensões fasoriais correspondentes a V_L e a V_R2 estão em fase.

• C. Certo
• E. Errado

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R₂ e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

A partir de uma análise em regime permanente senoidal, observa-se, qualitativamente, que a relação entre V_L e V se comporta como um filtro passa-faixa.

• C. Certo
• E. Errado

No circuito abaixo, determine o valor da carga resistiva em ohms a ser inserida entre os pontos X-Y a fim de que o sistema opere com uma eficiência operacional de 80%.

Eficiência Operacional: Relação percentual entre a potência dissipada na carga e potência emitida pela fonte:

• A. 150.
• B. 130.
• C. 120.
• D. 100.

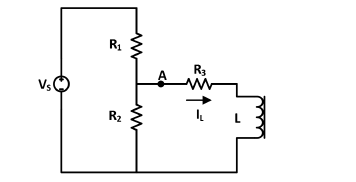

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

O circuito equivalente de Norton, relativo à parte do circuito composta pela fonte de tensão V_S e os resistores R₁ e R₂, à esquerda do ponto A, apresentará uma fonte de corrente independente equivalente de valor igual a

• C. Certo
• E. Errado

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

O indutor, devido ao campo magnético que nele surge, armazenará uma quantidade de energia que depende do valor instantâneo no tempo da corrente I_L, sendo o valor dessa energia igual a  em Joules, no caso que a corrente seja dada em amperes e a indutância em henrys.

• C. Certo
• E. Errado

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

A constante de tempo do circuito é dada por

• C. Certo
• E. Errado

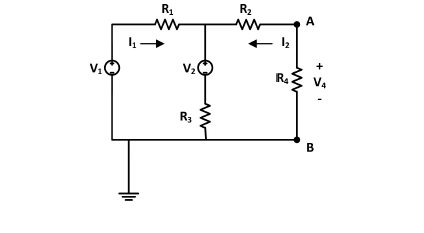

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Pela convenção passiva de sinais, tem-se que V₄ = I₂R₄

• C. Certo
• E. Errado

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Se o subcircuito formado pelos resistores R₁, R₂ e R₃ e pela fonte de tensão independente V₂ = 0 (em repouso) for substituído por um modelo quadripolo do tipo híbrido, a impedância de entrada será dada por R₁ + R₂ + R₃.

• C. Certo
• E. Errado

Quanto à análise de circuitos elétricos, assinale a alternativa correta.

• A. Para a correção do fator de potência, os capacitores, em conjuntos trifásicos, devem ser ligados apenas no secundário do principal transformador, de modo que o conjunto da carga e dos capacitores apresente uma carga mais próxima do fator de potência unitário.
• B. A tensão contínua é aquela em que o valor e a direção não se alteram ao longo do tempo. Já o período é o tempo necessário para a realização de meio ciclo.
• C. Segundo o método dos dois wattímetros ligados em qualquer das duas linhas de um sistema trifásico de três fios, a potência monofásica total é a multiplicação das leituras dos dois medidores.
• D. O ângulo de impedância θ é aquele pelo qual a corrente se adianta em relação à tensão.
• E. Um indutor é um elemento do circuito que armazena energia por certo período de tempo e devolve esta durante outro período, de modo que a potência média é zero.
