Questões sobre Dispositivos Eletrônicos

Um instrumento de medidas elétricas tem como princípio de funcionamento a indução de correntes parasitas em um disco metálico com a produção de forças eletromagnéticas atuantes em correntes imersas em campo magnético. Trata-se de um medidor

• A. analógico de corrente.
• B. analógico de isolação.
• C. eletromagnético de energia.
• D. eletromagnético de tensão.
• E. digital de tensão.

Os gráficos abaixo representam o modo de operação de um tipo de dispositivo usado em comandos elétricos.

Trata-se de um

• A. disjuntor térmico.
• B. disjuntor seletivo.
• C. relé térmico.
• D. relé com retardo na energização.
• E. relé com retardo na desenergização.

Um medidor de quilowatt-hora a disco opera na proporção de 1 rotação / 0,002 kW.h. No período do início das 13h ao final das 14h um ferro elétrico de 500 W fica constantemente ligado e do início das 13h ao final das 18h seis lâmpadas de 150 W ficam constantemente ligadas. Nesse caso, no período do início das 13h ao final das 18h o número total de rotações foi de

• A. 3200
• B. 4800
• C. 5600
• D. 6400
• E. 8200

Nos itens a seguir, são apresentadas associações entre símbolos e nomes de equipamentos e dispositivos. Em cada item, julgue a correção da associação apresentada.

• A.

  I e III.

• B.

  I e V.

• C.

  II e III.

• D.

  II e IV.

• E.

  IV e V.

Considere as seguintes proposições referentes a dispositivos elétricos de média tensão.

I. O desligamento dos disjuntores se faz por molas que são destravadas pela ação automática de relés ou senão por via mecânica direta, manual, por ar comprimido ou motor.

II. São elementos de acionamento de seccionadores os punhos, as alavancas e as chaves fim de curso.

III. Os seccionadores de média tensão permitem a verificação visual da interrupção do circuito.

Está correto o que se afirma em

• A.

  I, somente.

• B.

  II, somente.

• C.

  I e II, somente.

• D.

  I e III, somente.

• E.

  I, II e III.

Considere um dispositivo com as seguintes características:

Trata-se de um

• A. diodo retificador.
• B. diodo Zener.
• C. diodo de alta tensão.
• D. varistor.
• E. varactor.

Em um pára-raios de distribuição de resistor não linear, o resistor

• A. é capaz de conduzir altas correntes de descarga com baixas tensões residuais; entretanto, oferece alta impedância à corrente subseqüente.
• B. possui alta resistência para tensões elevadas, valor que vai se reduzindo à medida que as tensões são diminuídas, atingindo um mínimo para três vezes a tensão nominal.
• C. é capaz de operar como um indutor para impulsos de descarga e assume comportamento capacitivo para sobretensões na freqüência nominal.
• D. possui curva característica extremamente inversa, de sorte a inviabilizar a formação de arcos para correntes de até 100 kA, sob onda de 8x20 μs.
• E. é capaz de restabelecer o isolamento fase-terra imediatamente após o pico da corrente de descarga, eliminando o período correspondente à corrente subseqüente.

Considere as proposições relativas ao MOSFET, cujos terminais são: G (gate), D (drain) e S (source).

I. A impedância de entrada é baixa.

II. Aceita tensão VGS positiva e negativa para controle da corrente ID apenas se for MOSFET de depleção.

III. É largamente empregado na fabricação de circuitos integrados por permitir a construção de circuitos mais complexos em áreas menores e por ter um baixo consumo de potência.

Está correto o que se afirma APENAS em

• A. I e II.
• B. I e III.
• C. II.
• D. II e III.
• E. III.

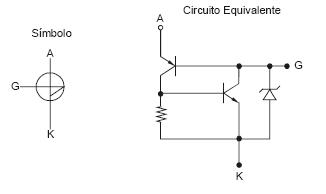

Observe o símbolo de um dispositivo empregado em sistemas de controle de potência e o seu circuito equivalente:

Trata-se de

• A. DIAC − Diode Alternative Current.
• B. UJT − Unijunction Transistor.
• C. Diodo Schockley.
• D. SBS − Silicon Bilateral Switch.
• E. SUS − Silicon Unilateral Switch.

As chaves seccionadoras de média tensão

• A. podem ser operadas sob carga, mas não possuem capacidade de interromper a corrente elétrica perante um curto-circuito.
• B. para a classe de tensão de 15 kV têm corrente nominal de 25 A, 50 A ou 100 A.
• C. para instalações abrigadas são normalmente unipolares, porém são fabricados modelos tripolares para cubículos metálicos.
• D. são equipamentos destinados a interromper, de modo visível, a continuidade dos circuitos.
• E. possuem a desvantagem de não poderem contar com contatos auxiliares, quando comparadas a disjuntores.
