Questões sobre Dispositivos Eletrônicos

Um disjuntor termomagnético cuja corrente nominal é 10A atua imediatamente na seguinte situação:

• A.

  corrente na carga igual a 15 A.

• B.

  sobrecarga severa.

• C.

  sobretensão de 160% da tensão nominal.

• D.

  transitório de corrente de 160% da corrente nominal.

Para que um computador tenha continuidade de funcionamento durante a falta de energia elétrica por um tempo suficiente para que os arquivos e programas abertos sejam salvos, deve-se intercalar entre ele e a rede elétrica um

• a.

  filtro de linha.

• b.

  disjuntor com retardo no desligamento.

• c.

  estabilizador de tensão.

• d.

  no-break.

• e.

  auto-transformador.

Observe o dispositivo representado abaixo.

Ele é

• a.

  um disjuntor termomagnético bipolar.

• b.

  um disjuntor termoelétrico tripolar.

• c.

  um relé de potência bipolar.

• d.

  uma chave seccionadora monofásica.

• e.

  uma chave de impulso monopolar com fusível interno

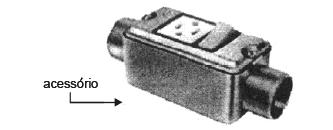

Observe o acessório representado abaixo.

Nele estão conectados um interruptor e uma tomada. Trata-se de

• A.

  caixa de passagem tipo condulete 4" × 2".

• B.

  caixa de passagem tipo castaletes 4" × 4".

• C.

  bucha tipo condulete 4" × 2".

• D.

  espelho de parede 4" × 2".

• E.

  caixa de derivação octogonal 4" × 4".

Os sistemas elétricos de aquecimento utilizam, comumente para interromper a corrente da resistência elétrica em uma temperatura predeterminada, um dispositivo eletromecânico ajustável denominado

• A.

  fotocélula.

• B.

  pressostato.

• C.

  reostato.

• D.

  fototransistor.

• E.

  termostato.

Um transformador tem a especificação:

110 V - 220 V / 9 + 9 V - 1A.

O seu enrolamento primário tem três terminais, sendo o central na cor amarela e os extremos nas cores preta e vermelha. O seu enrolamento secundário tem três terminais, sendo o central na cor preta e os extremos na cor laranja.

Considere as proposições abaixo.

I. Alimentando o primário com 220 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre o terminal preto do secundário e qualquer terminal laranja é de 9 V.

II. Alimentando o primário com 110 V nos terminais preto e amarelo e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 18 V.

III. Alimentando o enrolamento primário com 110 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 36 V. IV. A potência máxima que o transformador pode fornecer a uma carga é 18 VA.

É correto o que se afirma APENAS em

• A.

  III e IV.

• B.

  II e IV.

• C.

  II e III.

• D.

  I, II e III.

• E.

  I, II e IV.

NÃO corresponde a um dispositivo de sistema de aterramento para entrada de serviço

• A.

  a cantoneira de aço zincado.

• B.

  a haste de aço revestido de cobre.

• C.

  o tubo de aço zincado.

• D.

  a haste de aço zincado.

• E.

  a cantoneira de alumínio enegrecido.

Os sistemas eletrônicos de controle de temperatura usam normalmente como sensor um

• A.

  NTC ou um PTC.

• B.

  fotodiodo ou um fototransistor.

• C.

  NTC ou um LDR.

• D.

  reed-switch ou um fototransistor.

• E.

  optoacoplador ou um TRIAC.

BVCEO é uma especificação do transistor que corresponde à tensão

• A.

  mínima de saturação entre coletor e emissor, quando na base é aplicada corrente máxima.

• B.

  de saturação entre coletor e emissor com a base aberta.

• C.

  de ruptura entre coletor e emissor com a base aberta.

• D.

  máxima entre base e coletor quando a corrente de emissor é nula.

• E.

  de corte entre coletor e emissor quando a base está em curto com o emissor.

Com relação ao SCR, considere:

I. É um tiristor unidirecional.

II. O terminal gate pode ser usado para dispará-lo, fazendo com que o SCR entre em condução.

III. Após o disparo e a retirada da corrente de gate, o SCR permanece em condução desde que a corrente de anodo não seja nula.

É correto o que consta em

• A. I, II e III.
• B. I, apenas.
• C. II, apenas.
• D. II e III, apenas.
• E. I e II, apenas.
