Questões sobre Eletromagnetismo

Um medidor de energia eletromagnético com disco tem, por princípios de funcionamento,

• A. o torque eletromagnético no disco, gerado pelo efeito elétrico, centrífugo, e o efeito magnético, centrípeto.
• B. a histerese magnética no disco de material ferromagnético e a força eletromagnética devido à relutância magnética dessa histerese.
• C. a diferença de permeabilidade magnética no ar e no disco e ao campo girante formado pelas bobinas de corrente e de tensão.
• D. a indução de correntes parasitas e as forças eletromagnéticas atuantes em correntes elétricas imersas em campo magnético.
• E. a repulsão de forças no disco, pela superposição do efeito magnético da bobina de tensão e o efeito elétrico da bobina de corrente.

A respeito de campo magnético, julgue os itens a seguir.

Os materiais do tipo ferromagnético possuem a propriedade de concentrar o campo magnético no seu interior, por essa razão, esses materiais são utilizados como condutores magnéticos.

• C. Certo
• E. Errado

A respeito de campo magnético, julgue os itens a seguir.

As linhas de campo magnético ao redor de um fio condutor percorrido por uma corrente elétrica têm a forma de circunferências concêntricas.

• C. Certo
• E. Errado

A respeito de campo magnético, julgue os itens a seguir.

Considere que dois fios condutores paralelos sejam percorridos por correntes elétricas de mesma intensidade. Nesse caso, se as correntes estiverem em sentidos contrários, a força magnética nos fios é de repulsão.

• C. Certo
• E. Errado

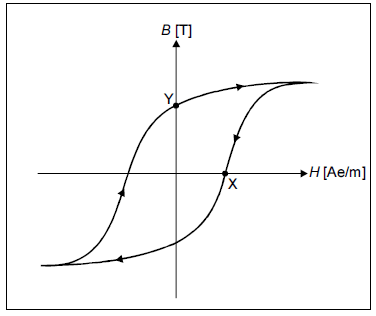

Considerando a figura acima, que representa o laço de histerese de determinado material ferromagnético, em que B é a indução magnética e H, a intensidade do campo magnético, julgue os itens a seguir.

Os pontos X e Y mostrados na figura são denominados, respectivamente, força coerciva e retentividade (remanência) do material ferromagnético.

• C. Certo
• E. Errado

Considerando a figura acima, que representa o laço de histerese de determinado material ferromagnético, em que B é a indução magnética e H, a intensidade do campo magnético, julgue os itens a seguir.

Quanto maior for a área delimitada pela curva de histerese, menor será a perda no material ferromagnético devido à histerese.

• C. Certo
• E. Errado

Considerando a figura acima, que representa o laço de histerese de determinado material ferromagnético, em que B é a indução magnética e H, a intensidade do campo magnético, julgue os itens a seguir.

No material ferromagnético, a razão entre os valores das grandezas B e H é igual à relutância do material ferromagnético.

• C. Certo
• E. Errado

A força eletromotriz (f.e.m) pode ser definida como a energia não elétrica transformada em energia elétrica ou vice-versa. Sobre a força eletromotriz apenas uma opção abaixo NÃO está correta.

• A.

  a f.e.m induzida é proporcional ao número de espiras e a rapidez com que o fluxo magnético varia

• B.

  através da regra da mão direita é possível se determinar o sentido da f.e.m induzida

• C.

  existe dois processos principais para a geração da f.e.m

• D.

  na bateria recebendo carga a f..e.m do gerador acumula-se em energia química

• E.

  no gerador a f.e.m de origem mecânica provoca uma diferença de potencial nos seus terminais

Um dispositivo eletromecânico de conversão de energia pode ser considerado linear. A sua peça móvel apresenta pequenos deslocamentos de translação e o dispositivo só possui um enrolamento de excitação. A energia armazenada no seu entreferro tem expressão W = (10^-5 i²) / x , onde "x" é o deslocamento da peça móvel e "i" a corrente que circula pelo enrolamento. Para uma corrente de 10A e um deslocamento de 0,005m, a amplitude da força produzida pela peça móvel é igual a:

• A.

  40N;

• B.

  20N;

• C.

  10N;

• D.

  5N;

• E.

  2,5N.

A figura a seguir representa um circuito magnético de permeabilidade infinita.

Sua seção reta é constante e igual ao produto "ab" ("b" é a profundidade em relação ao plano do papel). A largura do entreferro é "g" e o enrolamento possui N espiras. Sendo  a permeabilidade do ar, a expressão da indutância do enrolamento, desprezando-se o espraiamento, é:

• A.



• B.



• C.



• D.



• E.
