Questões sobre Eletromagnetismo

Em um sistema elétrico uma corrente de 8,0mA flui em um dos condutores. A carga elétrica que passa por sua seção reta e o número de elétrons que passarão por esta seção em 5 minutos valem:

• A.

  2,40C e 1 x 10¹⁸ elétrons;

• B.

  2,40C e 1,5 x 10¹⁸ elétrons;

• C.

  2,40C e 1,5 x 10¹⁹ elétrons;

• D.

  2,40C e 1,5 x 10¹ elétrons;

• E.

  2,40C e 2,5 x 10¹⁸ elétrons;

No eletromagnetismo, a Lei de Faraday refere-se à força eletromotriz produzida pela variação do fluxo magnético e a Lei de Lenz indica que a polaridade dessa força deve ser tal que se opõe à causa que a produz. Essas duas leis estão representadas na expressão

• A.
• B.
• C.
• D.
• E.

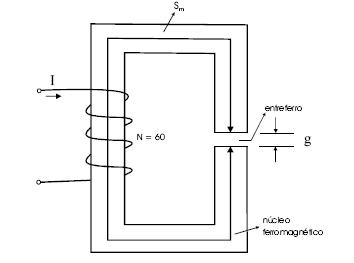

A figura acima mostra um circuito magnético com uma bobina que contém 60 espiras e é excitada por uma corrente CC com intensidade igual a 1,0 A. Suponha que o material magnético que forma o núcleo ferromagnético tenha permeabilidade magnética finita, :; que o comprimento médio do núcleo, S m , seja igual a 10 cm; que o comprimento do entreferro, g, seja igual a 0,1 cm; que a área da seção reta do material seja constante e igual a 1 cm₂ ; e que o fator de laminação do núcleo seja aproximadamente igual a 1. Considere, ainda, a permeabilidade magnética no ar, . A partir dessas informações, julgue os itens subseqüentes.

Se o campo magnético no núcleo ferromagnético for igual a 100 A/m, a densidade de fluxo magnético no entreferro, para essa situação, será menor que 0,05 T.

• C. Certo
• E. Errado

A figura acima mostra um circuito magnético com uma bobina que contém 60 espiras e é excitada por uma corrente CC com intensidade igual a 1,0 A. Suponha que o material magnético que forma o núcleo ferromagnético tenha permeabilidade magnética finita, :; que o comprimento médio do núcleo, S m , seja igual a 10 cm; que o comprimento do entreferro, g, seja igual a 0,1 cm; que a área da seção reta do material seja constante e igual a 1 cm₂ ; e que o fator de laminação do núcleo seja aproximadamente igual a 1. Considere, ainda, a permeabilidade magnética no ar, . A partir dessas informações, julgue os itens subseqüentes.

Se a permeabilidade magnética do material do núcleo ferromagnético for infinita, então, a indutância da bobina será inferior a 0,5 mH.

• C. Certo
• E. Errado

Considere as seguintes proposições:

I. Em usinas hidrelétricas, o conceito fundamental da regularização de vazões reside no fato de se poder armazenar água quando há excesso, para liberá-la quando faltar.

II. Em uma usina termelétrica, o limite superior teórico para a eficiência de conversão é dado pelo ciclo de Carnot, ou, em outras palavras, pela relação entre os limites de temperatura empregados.

III. Em uma turbina a vapor usada exclusivamente para potência, em uma usina termelétrica, os últimos estágios de baixa pressão geralmente funcionam a vácuo, pois quanto menor a pressão de escape da turbina, maior a eficiência da instalação.

Está correto o que se afirma em

• a.

  I, apenas.

• b.

  I e II, apenas.

• c.

  II e III, apenas.

• d.

  III, apenas.

• e.

  I, II e III.

Em relação às usinas hidrelétricas, as turbinas hidráulicas

• a.

  com rotor tipo Pelton são classificadas, conforme a ABNT, em turbinas de reação.

• b.

  com rotor tipo Pelton são recomendadas para aplicações com quedas relativamente baixas e alta vazão.

• c.

  tipo Francis são empregadas em quedas compreendidas entre 8 e 600 m e alcançam grandes potências.

• d.

  tipo Kaplan possuem pás que são fixas em relação ao cubo do rotor.

• e.

  são denominadas turbinas de ação quando o escoamento através do rotor ocorre com variação de pressão.

Em geradores de corrente contínua o induzido é também denominado ...... e, em um motor CC, com excitação série, ......

Preenchem corretamente e nessa ordem as lacunas:

• a.

  estator − o fluxo magnético é pequeno na partida.

• b.

  estator − a velocidade em vazio é alta.

• c.

  campo − o fluxo magnético é pequeno na partida.

• d.

  campo − a velocidade em vazio é alta.

• e.

  armadura − a velocidade em vazio é alta.





• A.



• B.

  A relutância originada somente pela contribuição do material ferromagnético é nula.

• C.

  A energia do campo magnético, por unidade de volume, fica armazenada totalmente no material ferromagnético da estrutura.

• D.

  A permeância do circuito magnético independe do número de espiras da bobina.

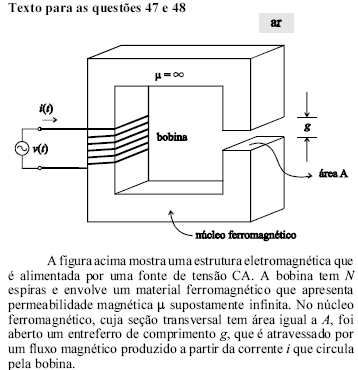

Na estrutura eletromagnética apresentada no texto, é comum o aparecimento de frangeamento ou espraiamento, que é caracterizado

• A.



• B.

  por perdas magnéticas no núcleo ferromagnético, o que causa aquecimento na estrutura.

• C.

  por correntes de Foucault na superfície do material ferromagnético.

• D.

  por fluxos de dispersão ao longo da bobina, sendo esses fluxos causadores de indutâncias de dispersão que devem ser considerados no circuito elétrico equivalente da estrutura.

Um autotransformador contendo 200 espiras é ligado a uma linha de 120 V. Para se obter uma saída de 24 V, o número de espiras do secundário deve ser de:

• A.

  trinta.

• B.

  quarenta.

• C.

  oitenta.

• D.

  vinte.
