Questões sobre Eletromagnetismo

O comprimento de onda no espaço livre de uma onda senoidal de 150 MHz vale:

• A.

  8 metros.

• B.

  1,5 metro.

• C.

  3 metros.

• D.

  2 metros.

Das afirmações abaixo, são verdadeiras:

I. A polarização de uma onda eletromagnética é definida em função do campo elétrico.

II. Quando se considera a propagação de um OEM no vácuo, a velocidade é constante e vale 3.108 m/s.

 III. Uma antena receptora transforma a energia das OEMs em variações de tensão e corrente, para serem processadas no equipamento receptor.

• A.

  Somente as alternativas I e II.

• B.

  Somente as alternativas I e III.

• C.

  Somente as alternativas II e III.

• D.

  Todas estão corretas.

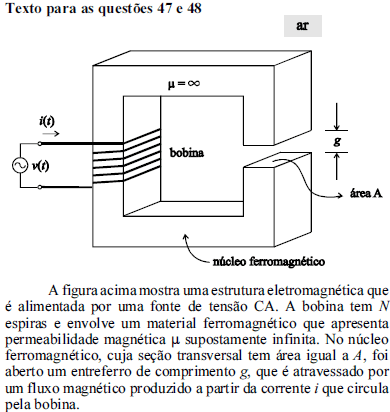

Com relação à estrutura eletromagnética apresentada e considerando que a permeabilidade do ar é igual a , assinale a opção incorreta.

• A. A indutância da bobina da estrutura é igual a
• B.

  A relutância originada somente pela contribuição do material ferromagnético é nula.

• C.

  A energia do campo magnético, por unidade de volume, fica armazenada totalmente no material ferromagnético da estrutura.

• D.

  A permeância do circuito magnético independe do número de espiras da bobina.

Na estrutura eletromagnética apresentada no texto, é comum o aparecimento de frangeamento ou espraiamento, que é caracterizado

• A.

  pelo aparecimento de linhas de fluxo magnético não confinados no interior do entreferro, ou seja, no volume dado por A × g.

• B.

  por perdas magnéticas no núcleo ferromagnético, o que causa aquecimento na estrutura.

• C.

  por correntes de Foucault na superfície do material ferromagnético.

• D.

  por fluxos de dispersão ao longo da bobina, sendo esses fluxos causadores de indutâncias de dispersão que devem ser considerados no circuito elétrico equivalente da estrutura.

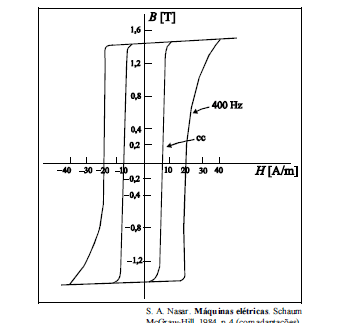

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

A área interna a um laço de histerese, correspondente a uma dada freqüência de operação, é proporcional à perda de um determinado tipo de energia, por ciclo, no núcleo ferromagnético.

• C. Certo
• E. Errado

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

Para cada freqüência, a perda por histerese é proporcional ao máximo módulo do valor de H, que se obtém no cruzamento do respectivo laço com o eixo das abscissas.

• C. Certo
• E. Errado

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

As perdas por corrente de Foucault no material ferromagnético dependem da freqüência, sendo independentes da indução magnética no material.

• C. Certo
• E. Errado

Um transformador tem, no enrolamento primário, 50 espiras com indutância de 200mH; e no enrolamento secundário, 100 espiras com indutância de 800mH. Sabendo-se que o coeficiente de acoplamento entre os dois enrolamentos é 0,6, a indutância mútua, em mH, será:

• A.

  90

• B.

  240

• C.

  500

• D.

  600

• E.

  3.000

Julgue os itens que se seguem, relativos a eletromagnetismo.

A força magnetomotriz produzida por um enrolamento percorrido por corrente elétrica é diretamente proporcional à permeabilidade magnética do material de que é feito o caminho do fluxo magnético produzido por essa força.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a eletromagnetismo.

Uma onda eletromagnética não depende de meio material para propagar-se. Entretanto, a sua velocidade de propagação nos meios materiais é maior que a sua velocidade de propagação no vácuo.

• C. Certo
• E. Errado
