Questões sobre Eletrônica Analógica

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

No procedimento de soldagem de um componente eletrônico em uma placa de cobre de circuito impresso, a principal função do percloreto de ferro é evitar a oxidação, tanto do terminal do componente a ser soldado, quanto do cobre da placa.

• C. Certo
• E. Errado

Suponha que um sistema de alimentação CA trifásico, em baixa tensão, tenha tensão de linha igual a 380 V e apresente três fases e um neutro. Com relação a esse sistema, julgue os itens que se seguem.

O termo baixa tensão é utilizado para tensões CA que se estendem até 2.000 V.

• C. Certo
• E. Errado

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

A pasta térmica permite maior transferência de calor, por condução, entre um dispositivo eletrônico de potência e o elemento radiador ou dissipador de calor.

• C. Certo
• E. Errado

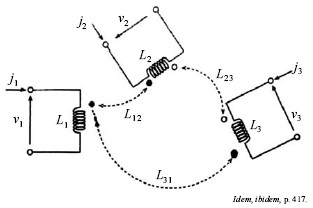

Considere que, na figura abaixo, o circuito elétrico seja linear, tendo indutâncias próprias e mútuas definidas da seguinte forma: L₁ , L₂ e L₃ são próprias e L₁₂ , L₁₃ e L₂₃ são mútuas entre enrolamentos. As grandezas  j₁ , j₂ e j₃ são correntes injetadas nos nós e v₁ , v₂ e v₃ são tensões.

Considerando que uma indutância mútua pode ser negativa ou positiva, dependendo das polaridades indicadas e das convenções adotadas no circuito (por exemplo, fluxo aditivo ocorre quando ambas as correntes entram ou saem no sinal de polaridade), julgue os itens subseqüentes.

Suponha que no circuito existam três bobinas acopladas. Nesse caso, o fluxo concatenado da bobina 1 é igual ao resultado do produto L ₁ j ₁ .

• C. Certo
• E. Errado

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

Montagens de circuitos que operam em frequências da ordem de GHz podem ser adequadamente realizadas em protoboards.

• C. Certo
• E. Errado

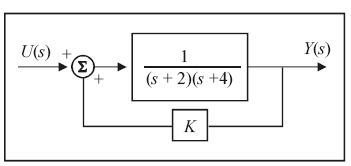

Considere o sistema físico representado pelo diagrama de blocos mostrado na figura acima, sendo K uma constante real qualquer. A entrada do sistema é representada no diagrama por U(s), enquanto a saída é representada por Y(s).

A partir das informações acima, julgue os itens a seguir.

O sistema é instável para valores de K superiores a 8.

• C. Certo
• E. Errado

As faixas coloridas de dois resistores de carvão apresentam a seguinte sequência: no primeiro, amarelo, violeta, vermelho e prata; no segundo, marrom, preto, laranja e ouro. Acerca desses dois resistores, julgue os itens a seguir.

• C. Certo
• E. Errado

Considere o sistema físico representado pelo diagrama de blocos mostrado na figura acima, sendo K uma constante real qualquer. A entrada do sistema é representada no diagrama por U(s), enquanto a saída é representada por Y(s).

A partir das informações acima, julgue os itens a seguir.

O sistema tem dois zeros finitos.

• C. Certo
• E. Errado

As faixas coloridas de dois resistores de carvão apresentam a seguinte sequência: no primeiro, amarelo, violeta, vermelho e prata; no segundo, marrom, preto, laranja e ouro. Acerca desses dois resistores, julgue os itens a seguir.

O primeiro resistor apresenta 10% de tolerância.

• C. Certo
• E. Errado

Considere o sistema físico representado pelo diagrama de blocos mostrado na figura acima, sendo K uma constante real qualquer. A entrada do sistema é representada no diagrama por U(s), enquanto a saída é representada por Y(s).

A partir das informações acima, julgue os itens a seguir.

Quando K=0, diz-se que esse sistema está em malha aberta.

• C. Certo
• E. Errado
