Questões sobre Eletrônica Analógica

As faixas coloridas de dois resistores de carvão apresentam a seguinte sequência: no primeiro, amarelo, violeta, vermelho e prata; no segundo, marrom, preto, laranja e ouro. Acerca desses dois resistores, julgue os itens a seguir.

• C. Certo
• E. Errado

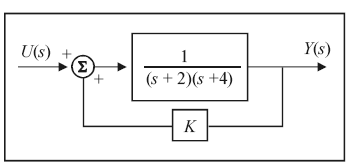

Considere o sistema físico representado pelo diagrama de blocos mostrado na figura acima, sendo K uma constante real qualquer. A entrada do sistema é representada no diagrama por U(s), enquanto a saída é representada por Y(s).

A partir das informações acima, julgue os itens a seguir.

Não é possível obter uma representação na forma de variáveis de estado para esse sistema, porque o sinal de saída Y(s) não depende da entrada U(s).

• C. Certo
• E. Errado

Um transformador de potência trifásico supre uma carga trifásica equilibrada pelo lado de baixa tensão. O modelo do transformador à freqüência industrial pode ser representado por uma impedância equivalente em série, composta por uma resistência e uma reatância. A respeito dessas informações, julgue os itens subseqüentes.

A resistência que compõe a impedância é devida às perdas no material ferromagnético do transformador.

• C. Certo
• E. Errado

Um transformador de potência trifásico supre uma carga trifásica equilibrada pelo lado de baixa tensão. O modelo do transformador à freqüência industrial pode ser representado por uma impedância equivalente em série, composta por uma resistência e uma reatância. A respeito dessas informações, julgue os itens subseqüentes.

Mesmo que a carga apresente fator de potência capacitivo, o transformador sempre irá consumir potência reativa à freqüência industrial.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra, na forma de diagrama de blocos, a representação de um processo físico cuja entrada é R(s) e cuja saída é C(s), em que s é o operador complexo da transformada de Laplace, julgue os itens subseqüentes.

Se o sistema apresentado for submetido a uma entrada em degrau, sua resposta em regime permanente será nula.

• C. Certo
• E. Errado

Considere que três transformadores monofásicos de 50 kVA, 2.300 / 230 V e 60 Hz sejam conectados para formar um banco trifásico de 4.000 / 230 V, que alimenta uma carga trifásica de 120 kVA e 230 V, com fator de potência 0,85 indutivo. Com relação a essa situação, julgue o item a seguir.

Nessas condições, a corrente de linha que flui para a carga é inferior a 250 A.

• C. Certo
• E. Errado

Com relação aos testes típicos realizados em um transformador trifásico com o objetivo de levantar as características do seu circuito equivalente, e considerando que esse circuito é utilizado para a realização de simulação em regime permanente à freqüência industrial, julgue os itens a seguir.

Embora os parâmetros do transformador sob ensaio sejam utilizados para as simulações sob a freqüência industrial, o ensaio para a obtenção das características é feito, em geral, em corrente contínua.

• C. Certo
• E. Errado

Com relação aos testes típicos realizados em um transformador trifásico com o objetivo de levantar as características do seu circuito equivalente, e considerando que esse circuito é utilizado para a realização de simulação em regime permanente à freqüência industrial, julgue os itens a seguir.

A partir dos ensaios do modelo equivalente do transformador, obtêm-se parâmetros por fase. Então, para uso do circuito equivalente do transformador, os parâmetros efetivos, como as resistências e as reatâncias, precisam ser multiplicados por três, pois o transformador em teste é trifásico.

• C. Certo
• E. Errado

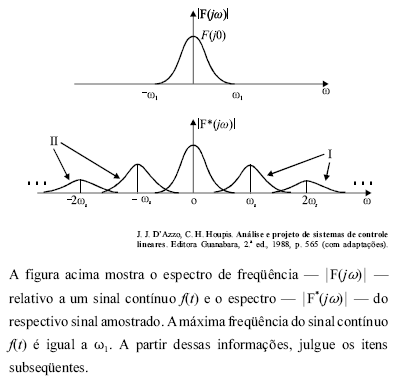

A fim de que a amostragem seja adequada, a freqüência _s deve ser igual a, no mínimo, 4₁.

• C. Certo
• E. Errado

• C. Certo
• E. Errado
