Questões sobre Eletrônica Analógica

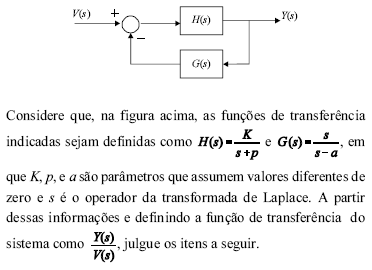

O sistema não poderá ser estável, qualquer que seja o valor do ganho K, caso os parâmetros a e p assumam valores estritamente positivos.

• C. Certo
• E. Errado

A função de transferência do sistema tem somente um zero — em s = a — e dois pólos, cujos valores dependem dos três parâmetros K, p e a .

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de transformadores trifásicos de potência.

Os transformadores reais apresentam consumo de potência reativa, principalmente devido às suas reatâncias de dispersão.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de transformadores trifásicos de potência.

Os parâmetros série e em derivação do circuito equivalente de um transformador, à freqüência industrial, são obtidos por meio de procedimentos práticos como os ensaios de curto-circuito e a vazio, respectivamente.

• C. Certo
• E. Errado

Com referência a um indutor que armazena 0,5 J de energia quando é percorrido por uma corrente CC igual a 1 A, julgue o item abaixo.

A indutância desse indutor é igual a 0,5 H.

• C. Certo
• E. Errado

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Qualquer que seja o valor do parâmetro a, a saída C(s) do sistema, quando analisada no domínio do tempo, nunca será oscilatória.

• C. Certo
• E. Errado

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Para valores negativos do parâmetro a, o sistema será instável.

• C. Certo
• E. Errado

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

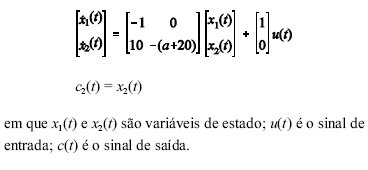

Considerando que o sistema seja representado na forma de variáveis de estado, a partir das variáveis definidas no domínio s do diagrama de blocos, a representação do sistema, nesse caso, pode ser descrita por meio de

• C. Certo
• E. Errado

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Caso o parâmetro a seja nulo, então, em regime permanente, a resposta do sistema ao impulso será nula; mas, ainda nessa situação, a resposta ao degrau será diferente de zero.

• C. Certo
• E. Errado

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

O sistema representado pelo diagrama de blocos apresenta sempre um pólo igual a - 1.

• C. Certo
• E. Errado
