Questões sobre Eletrônica Analógica

Um sistema de aquecimento de 5 kW de potência, operando 12 horas por dia durante 30 dias tem um consumo de energia elétrica de

• A.

  180 kW.h

• B.

  120 kW.h

• C.

  18 kW.h

• D.

  12 MW.h

• E.

  1,8 MW.h

Tem-se disponível uma tomada de 220 V, na qual serão ligadas simultaneamente uma furadeira elétrica (110 V / 500 W) e uma lixadeira elétrica (110 V / 300 W). Para isso, é necessário usar um transformador bivolt com a característica indicada em

• A.

  220 V

  110 V

  1/2 kVA

• B.

  220 V

  110 V

  1 kVA

• C.

  220 V

  110 V

  600 VA

• D.

  110 V

  220 V

  1/2 kVA

• E.

  110 V

  220 V

  600 VA

Considere as figuras abaixo.

Os instrumentos de painel I e II indicam, respectivamente,

       I                          II

• A.

  114 V 8,8 A

• B.

  148 V 19,2 A

• C.

  156 V 18,4 A

• D.

  168 V 8,8 A

• E.

  186 V 19,2 A

Das instalações monofásicas de 127 V descritas nas alternativas, a que demanda da rede elétrica o maior valor de corrente é:

• A.

  dez lâmpadas incandescentes de 200 W cada.

• B.

  impedância indutiva de valor

• C.

  motor de 2 kW com fator de potência 0,9.

• D.

  motor de 1,8 kW com fator de potência 0,7.

• E.

  resistência de valor

Para medir a tensão de uma tomada trifásica de uma oficina onde operam máquinas a motores, o seletor do multímetro deve estar em

• A.

  20 A (AC)

• B.

  200 mA (AC)

• C.

  200 V (DC)

• D.

  700 V (DC)

• E.

  700 V (AC)

Considere as duas tomadas:

I. dois pólos - bifásica - 220 V

II. três pólos - monofásica - 127 V com terra

Em relação aos testes feitos nessas tomadas com uma lâmpada teste néon, pode-se afirmar que:

• A.

  2 Tomada defeituosa 2 Tomada provavelmente funcionando

• B.

  2 Tomada funcionando 2 Tomada funcionando

• C.

  2 Tomada funcionando 1 Tomada provavelmente funcionando

• D.

  1 Tomada provavelmente funcionando 1 Tomada provavelmente funcionando

• E.

  1 Tomada funcionando 3 Tomada provavelmente funcionando

Atenção: As figuras I e II abaixo referem-se às questões de números 52 e 53 e representam, respectivamente, os circuitos de comando e de potência de um motor.

I Circuito de Comando

II Circuito de Potência

Identifique os dispositivos K1 e FT1:

        K1                                             FT1

• A.



• B.



• C.



• D.



• E.



Um sistema de aquecimento por resistência elétrica possui a especificação: 220 V / 25 kW. O seu consumo de corrente é de, aproximadamente,

• A.

  12 A

• B.

  35 A

• C.

  88 A

• D.

  114 A

• E.

  157 A

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

O erro no esquema unifilar encontra-se indicado em:

• A.

  há um terra a mais no eletroduto Y.

• B.

  há um neutro a mais no eletroduto X.

• C.

  falta uma fase no eletroduto W.

• D.

  falta um retorno no eletroduto W.

• E.

  falta uma fase no eletroduto Z.

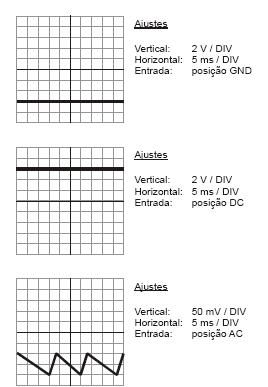

Ao analisar com um osciloscópio o ripple no capacitor de filtro conectado após o circuito retificador de uma fonte de alimentação, foram obtidos os seguintes sinais:

• A. 50 mV e 6 V.
• B. 100 mV e 12 V.
• C. 6 V e 50 mV.
• D. 12 V e 100 mV.
• E. 12 V e 4 V.
