Questões sobre Eletrônica Analógica

Se em um transistor de junção bipolar polarizarmos, na região negativa, a junção emissor-base diretamente e a junção coletor-base inversamente, ele irá operar como:

• A.

  Filtro passa-faixa.

• B.

  Regulador de tensão.

• C.

  Amplificador

• D.

  Filtro passa-baixa.

• E.

  Inversor de corrente.

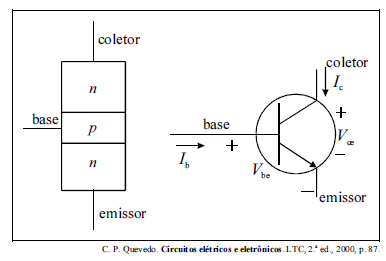

A figura acima mostra um diagrama simplificado da geometria de um transistor bipolar e o símbolo do respectivo transistor. A respeito do transistor bipolar e considerando essa figura, julgue os itens que se seguem.

No símbolo do transistor, a seta que aponta da base para o emissor indica que a junção base-emissor funciona como um tiristor.

• C. Certo
• E. Errado

A figura acima mostra um diagrama simplificado da geometria de um transistor bipolar e o símbolo do respectivo transistor. A respeito do transistor bipolar e considerando essa figura, julgue os itens que se seguem.

Quando esse dispositivo opera na região ativa, a corrente de coletor é muito menor que a corrente de base.

• C. Certo
• E. Errado

A figura acima mostra um diagrama simplificado da geometria de um transistor bipolar e o símbolo do respectivo transistor. A respeito do transistor bipolar e considerando essa figura, julgue os itens que se seguem.

Em transistores bipolares que operam na região ativa, a razão entre a corrente de coletor e a corrente de emissor é da ordem de 1.000 vezes.

• C. Certo
• E. Errado

A figura acima mostra um diagrama simplificado da geometria de um transistor bipolar e o símbolo do respectivo transistor. A respeito do transistor bipolar e considerando essa figura, julgue os itens que se seguem.

Considerando-se que o transistor funciona na região ativa, então, no ponto de operação, a tensão entre base e emissor é aproximadamente igual à tensão entre coletor e emissor.

• C. Certo
• E. Errado

Julgue os itens subseqüentes acerca de tiristores.

Tiristores são formados por quatro camadas semicondutoras e possuem três terminais.

• C. Certo
• E. Errado

Julgue os itens subseqüentes acerca de tiristores.

Se, entre anodo e catodo, houver uma tensão positiva, todas as junções do tiristor estarão diretamente polarizadas.

• C. Certo
• E. Errado

Julgue os itens subseqüentes acerca de tiristores.

O tiristor deixará de conduzir se for aplicada uma tensão negativa entre anodo e catodo.

• C. Certo
• E. Errado

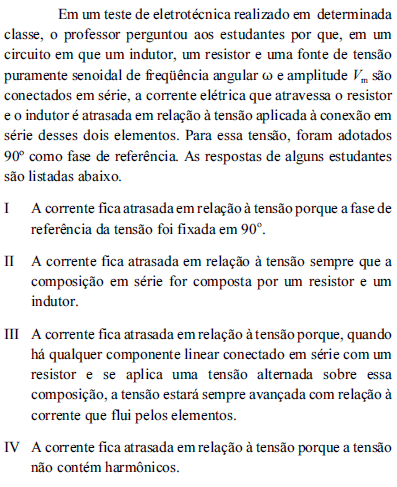

Com base nessas respostas dos estudantes e no questionamento feito pelo professor no teste, julgue os itens a seguir.

A resposta IV está parcialmente correta. Ela estaria completamente correta se o aluno tivesse mencionado que a tensão não contém harmônicos ímpares.

• C. Certo
• E. Errado

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

Considere um sinal ajustado para o canal CH1 em função do tempo, que é ajustado por meio da base de tempo na escala horizontal. As escalas nos canais vertical e horizontal são 0,5 V por divisão da escala e 100 ms também por divisão da escala, respectivamente. Nesse caso, se o sinal é uma onda quadrada que tem valor pico-a-pico correspondente a 4 divisões da escala vertical e período de 2 divisões na escala horizontal, então o valor de pico desse sinal é igual a 1 V e a curva apresenta freqüência de 5 Hz.

• C. Certo
• E. Errado
