Questões sobre Eletrônica digital

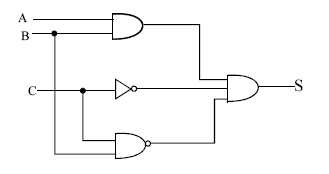

Considerando que o acionamento de determinado mecanismo dependa do valor lógico assumido pela variável S no circuito lógico acima ilustrado; que o sinal de saída, por sua vez, dependa de três entradas lógicas A, B e C, conforme mostrado nesse circuito lógico; e que o mecanismo seja acionado sempre que S estiver no nível 1 e desligado quando a variável estiver em zero, é correto afirmar que o mecanismo será acionado somente quando as variáveis de entrada A, B e C assumirem, respectivamente, os valores

• A.

  0, 1 e 0.

• B.

  1, 1 e 1.

• C.

  0, 0 e 1.

• D.

  1, 1 e 0.

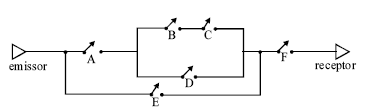

Um sinal de comunicação, para chegar ao receptor, percorre determinado trajeto, entre os vários possíveis. As rotas podem ser simuladas por meio de um circuito com chaves de dois estados, como mostra a figura seguinte. A comunicação por uma chave somente é possível quando esta se encontra na posição fechada.

Considerando que o estado de cada chave é variável lógica, a função lógica que indica o estado do sistema de transmissão relativo a todas as opções de trajetos, o qual permitirá, ou não, a comunicação entre emissor e receptor, é representada por

• A.

  EF+ABF+DF.

• B.

  EF+A(BC+D)F.

• C.

  E+F+ABF+DF.

• D.

  EF+AC+ADF.

Acerca das características dos sistemas de transmissão de dados PDH (hierarquia digital plesiócrona), SDH (hierarquia digital síncrona) e ATM (modo de transferência assíncrono), julgue os itens a seguir.

No sistema SDH, a multiplexação dos sinais digitais ocorre bit a bit, enquanto no sistema PDH o processo se verifica byte a byte.

• C. Certo
• E. Errado

Acerca das características dos sistemas de transmissão de dados PDH (hierarquia digital plesiócrona), SDH (hierarquia digital síncrona) e ATM (modo de transferência assíncrono), julgue os itens a seguir.

O sistema ATM opera com velocidades de transmissão de dados inferior ao SDH, em geral, inferior a 10 Mbps.

• C. Certo
• E. Errado

Acerca das características dos sistemas de transmissão de dados PDH (hierarquia digital plesiócrona), SDH (hierarquia digital síncrona) e ATM (modo de transferência assíncrono), julgue os itens a seguir.

O sistema SDH possui recursos e serviços de rede, tal como o mecanismo que proporciona a regeneração de circuitos ou rotas para que os pacotes sejam preservados durante a transmissão de dados.

• C. Certo
• E. Errado

Com relação a portas lógicas, julgue os itens de 74 a 77.

As figuras abaixo apresentam símbolo que representa a porta E (AND) e a sua tabela verdade corresponde.

• C. Certo
• E. Errado

Com relação a portas lógicas, julgue os itens de 74 a 77.

Nas figuras abaixo, apresentam-se um símbolo que representa uma porta OU (OR) e a sua tabela verdade correspondente.

• C. Certo
• E. Errado

Com relação a portas lógicas, julgue os itens de 74 a 77.

Nas figuras abaixo, apresentam-se um símbolo que representa a porta lógica ou-exclusivo e a sua tabela verdade correspondente.

´

• C. Certo
• E. Errado

Com relação a portas lógicas, julgue os itens de 74 a 77.

Na porta lógica abaixo, o nível lógico da entrada — A — é sempre igual ao nível lógico atual na saída — B. Entretanto, a capacidade de corrente na saída é maior que a das portas lógicas E ou OU.

• C. Certo
• E. Errado

A figura acima mostra a tabela verdade de um circuito combinacional com entradas A, B e C e saída S. Com relação a essa tabela e a circuitos digitais, julgue os itens que se seguem.

A expressão lógica mínima, na forma soma de produtos, para

• C. Certo
• E. Errado
