Questões sobre Eletrônica digital

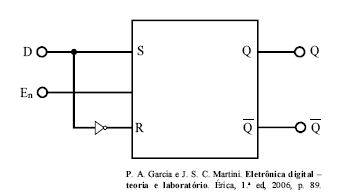

Com referência à figura acima, que mostra o esquema de um flip-flop D, julgue os itens a seguir.

Caso D assuma o estado zero, essa situação provocará, na saída do flip-flop, o estado 1.

• C. Certo
• E. Errado

Os microcontroladores têm sido cada vez mais utilizados na implementação de circuitos digitais devido a suas várias funcionalidades. A respeito das características funcionais gerais de microcontroladores, julgue os itens subsequentes.

Unidades lógico-aritméticas de microcontroladores não possuem capacidade de implementar operações de multiplicação, seja por software ou por hardware.

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Uma porta OU EXCLUSIVO (exclusive or), com duas entradas, só terá nível lógico alto (1) na saída se ambas as entradas estiverem submetidas a níveis lógicos distintos.

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Para uma porta E (and) apresentar nível lógico baixo (0) em sua saída, basta que uma das entradas esteja em nível baixo (0).

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Uma porta E (and) com duas entradas curto-circuitadas se comporta como uma porta inversora.

• C. Certo
• E. Errado

Um CLP opera com dados de 8 bits. Considere os conteúdos dos endereços M01 = B5H e M02 = 8DH. Então, após a operação bit a bit (M03 ← M01 AND M02), o resultado no endereço M03 será

• A. 85H
• B. 45H
• C. D8H
• D. F1H
• E. 8BH

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Basta que uma das entradas de uma porta NOU (nor) esteja submetida a um nível alto (1) para que a saída também apresente nível alto (1).

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Se uma porta OU EXCLUSIVO (exclusive or) de duas entradas tiver uma de suas entradas sempre em nível alto (1), então a porta se comportará como uma porta inversora, em relação à outra entrada.

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Nenhuma combinação de outras portas lógicas permite construir um circuito que implemente a operação lógica OU EXCLUSIVO (exclusive or).

• C. Certo
• E. Errado

O número decimal 32,6 é representado no sistema binário BCD

(binary coded decimal) por

• A.

  11 10, 110

• B.

  0011 0010, 0110

• C.

  0001 0010, 0011

• D.

  011 010, 0110

• E.

  0011 0010, 110
