Questões sobre Eletrônica digital

Considerando que a base em que os números são representados está indicada em subscrito, julgue os itens a seguir.

615_oito = 110001101_dois

• C. Certo
• E. Errado

Considerando que a base em que os números são representados está indicada em subscrito, julgue os itens a seguir.

A_Edezesseis = 174_dez

• C. Certo
• E. Errado

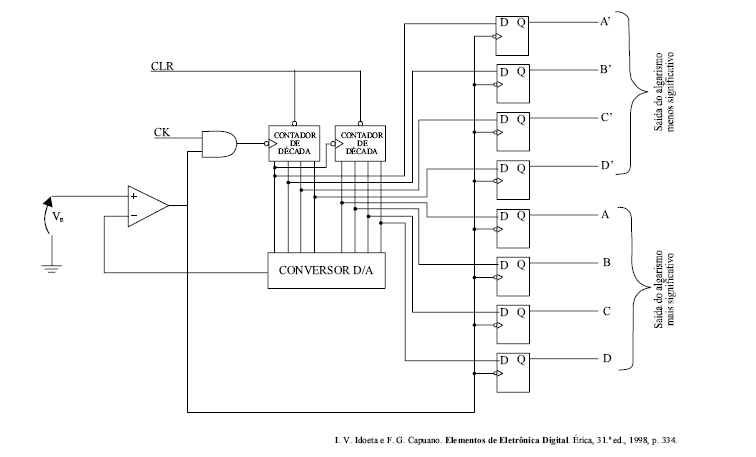

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Os contadores de décadas no circuito mostrado permitem uma contagem de estado de 0 a 99 10 .

• C. Certo
• E. Errado

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Caso a tensão de entrada V E seja igual a 1,5 V, o contador irá parar a contagem no estado 15.

• C. Certo
• E. Errado

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Para aumentar a precisão dos algarismos, pode-se alterar o circuito inserindo-se mais contadores de década, sendo necessário também aumentar o número de flip-flops de saída.

• C. Certo
• E. Errado

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Se, na saída do contador, o algarismo mais significativo for representado pelo número binário 0111 e o menos significativo, por 0100, a entrada analógica V E correspondente será igual a 4,7 V.

• C. Certo
• E. Errado

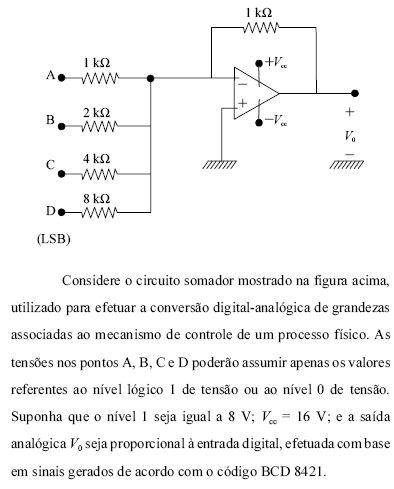

Considerando essas informações, julgue o item seguinte.

Para uma entrada digital em código BCD 8421 igual a 1001, a tensão V₀ de saída será igual a -9 V.

• C. Certo
• E. Errado

Considerando a expressão lógica  em que A e B são variáveis lógicas booleanas, julgue o próximo item.

A expressão simplificada de X pode ser implementada com uma única porta NOU (não-OU).

• C. Certo
• E. Errado

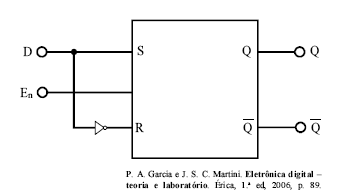

Com referência à figura acima, que mostra o esquema de um flip-flop D, julgue os itens a seguir.

Os flip-flops D possuem a capacidade de memorizar dados aplicados na sua entrada.

• C. Certo
• E. Errado

Com referência à figura acima, que mostra o esquema de um flip-flop D, julgue os itens a seguir.

Se a variável D, na entrada, assumir o estado igual a 1, então S assumirá o estado 1 e R assumirá zero.

• C. Certo
• E. Errado
