Questões sobre Geração e Distribuição de Energia Elétrica

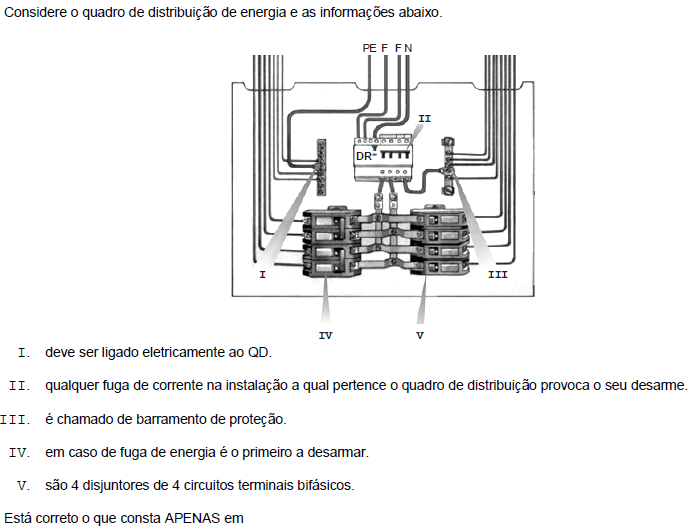

• A.

  I e IV.

• B.

  II e V.

• C.

  III e V.

• D.

  I e II.

• E.

  III e IV.

Fornecimento de energia elétrica bifásica é feito a

• A.

  três fios: uma fase, um neutro e um terra.

• B. dois fios: uma fase e um terra virtual.
• C.

  três fios: duas fases e um neutro.

• D.

  dois fios: uma fase e um neutro.

• E.

  quatro fios: duas fases e dois terras, um para cada uma das fases.

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue os itens subsecutivos.

Em redes com arranjo radial simples, na maioria das situações práticas, verifica-se fluxo de energia bidirecional, ou seja, no sentido da fonte para a carga e vice-versa.

• C. Certo
• E. Errado

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue os itens subsecutivos.

Considerando-se o horizonte de projeto, é inadmissível queda de tensão igual a 8% entre a subestação de distribuição e o ponto mais desfavorável do circuito caso o objetivo seja o dimensionamento de circuito primário de um arranjo primário seletivo.

• C. Certo
• E. Errado

Com relação às redes de distribuição de energia elétrica, que podem ter diferentes arranjos conforme a necessidade de suprimento de energia, julgue os itens subsecutivos.

No arranjo primário em anel, o sistema de distribuição é constituído por dois alimentadores interligados por chave fechada. Nesse tipo de arranjo, as cargas devem ser ligadas a um alimentador, não havendo opção para conexão a um segundo alimentador.

• C. Certo
• E. Errado

Com relação às redes de distribuição de energia elétrica, é correto afirmar:

• A.

  A topologia de rede primária mais comum no Brasil é em malha, devido à facilidade para realizar os serviços de reestabelecimento de energia.

• B.

  A elevação da tensão de operação permite a distribuição de maior quantidade de energia e diminui as perdas técnicas para o mesmo mercado atendido.

• C.

  Os disjuntores com isolação em SF₆ são largamente utilizados nas áreas rurais do país.

• D.

  Os transformadores energizados, porém, sem carga, não apresentam perdas elétricas.

• E.

  O transformador do tipo pedestal já constitui padrão de atendimento para as novas ligações, devido à sua superioridade tecnológica.

Com relação às redes de distribuição de energia elétrica, é correto afirmar:

• A.

  O procedimento de poda de árvores perto das redes de distribuição constitui uma ação de manutenção preditiva.

• B.

  As redes primárias convencionais são formadas por condutores na disposição triangular, suportadas por um espaçador fabricado com material isolante.

• C.

  A flecha de um trecho de rede se altera em decorrência da variação da corrente, da temperatura ambiente e/ou da velocidade do vento.

• D.

  O cabo estal é utilizado para manutenção do potencial elétrico do neutro.

• E.

  O alumínio é o material tecnicamente mais adequado para o condutor de um ramal de ligação subterrâneo.

A utilização de bancos de capacitores nas redes de distribuição constitui uma opção técnica que contribui positivamente com os seguintes efeitos abaixo, com EXCEÇÃO para

• A.

  mitigação da ressonância.

• B.

  diminuição das perdas elétricas.

• C.

  melhoria do perfil de tensão.

• D.

  adequação do fator de potência.

• E.

  aumento da capacidade ociosa das redes e dos equipamentos.

Com relação ao estabelecimento da tensão de fornecimento para a unidade consumidora, a Resolução nº 414, de 9 de setembro de 2010, da Agência Nacional de Energia Elétrica − ANEEL, determina que

• A.

  compete ao consumidor interessado definir a tensão de fornecimento, que não tem responsabilidade pelos investimentos eventualmente necessários na rede da distribuidora para o seu atendimento.

• B.

  a distribuidora deve estabelecer a tensão de fornecimento apenas em função da carga instalada, independentemente se a unidade consumidora tiver equipamento que, pelas características de funcionamento ou potência, possa prejudicar a qualidade do fornecimento a outros consumidores.

• C.

  o atendimento deve ser em tensão secundária quando a carga instalada na unidade consumidora for igual ou inferior a 150 kVA.

• D.

  o atendimento deve ser em tensão primária de distribuição inferior a 69 kV quando a carga instalada na unidade consumidora for superior a 150 kW e a demanda a ser contratada pelo interessado, para o fornecimento, for igual ou inferior a 5.000 kW.

• E.

  o consumidor, titular de unidade consumidora com características de atendimento em tensão secundária, exceto nos casos de sistemas subterrâneos em tensão secundária, pode optar por tensão primária de distribuição, desde que haja viabilidade técnica do subsistema elétrico e assuma os investimentos adicionais necessários ao atendimento.

Conforme estabelece a Resolução nº 414, de 9 de setembro de 2010, da Agência Nacional de Energia Elétrica − ANEEL,

• A.

  a distribuidora deve negar, em todas as situações, o atendimento às unidades consumidoras localizadas em outra área de concessão ou permissão.

• B.

  a distribuidora pode atender, em caráter provisório, unidades consumidoras de caráter não permanente localizadas em sua área de concessão, sendo o atendimento condicionado à solicitação expressa do interessado e à disponibilidade de energia e potência.

• C.

  o atendimento à solicitação de aumento de carga de unidade consumidora do grupo A deve ser, em toda e qualquer situação, sem ônus financeiro ao consumidor.

• D.

  o interessado que solicitou o atendimento a uma nova unidade consumidora está vetado de executar a obra da rede de distribuição, em toda e qualquer situação.

• E.

  o horário de ponta e fora de ponta deve ser único para toda a área de concessão da distribuidora.
