Questões sobre Geração e Distribuição de Energia Elétrica

A Resolução nº 281, de 1º de outubro de 1999, da Agência Nacional de Energia Elétrica − ANEEL, estabelece as condições gerais de contratação do acesso, compreendendo o uso e a conexão, aos sistemas de transmissão e distribuição de energia elétrica. De acordo com essa resolução,

• A.

  o consumidor livre é responsável por ressarcir a distribuidora pelo custo de aquisição e implantação do medidor de retaguarda e do sistema de comunicação de dados, para o caso de acesso às demais instalações de transmissão, não integrantes da Rede Básica.

• B.

  o sistema de medição para faturamento de unidade consumidora com acesso a instalações integrantes da Rede Básica será instalado pelo consumidor.

• C.

  a distribuidora é responsável pelas obras civis e adequações das instalações associadas ao sistema de medição, para o caso de acesso do consumidor livre às demais instalações de transmissão, não integrantes da Rede Básica.

• D.

  a distribuidora é responsável tecnicamente por todo o sistema de medição, inclusive perante a Câmara de Comercialização de Energia Elétrica − CCEE, nos casos de acesso do consumidor livre às instalações de propriedade da distribuidora.

• E.

  o consumidor livre deve ressarcir a distribuidora pelo custo de aquisição e implantação do medidor de retaguarda e do sistema de comunicação de dados, para o caso de acesso às instalações de propriedade da distribuidora, sendo que os ativos do sistema de medição deverão permanecer vinculados ao ativo imobilizado da distribuidora e compor a Base de Remuneração Regulatória.

O Módulo 8 − Qualidade da Energia Elétrica dos Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional − PRODIST classifica como qualidade do serviço prestado pelas distribuidoras aos consumidores e às distribuidoras acessantes o indicador denominado

• A.

  Índice de Unidades Consumidoras com Tensão Crítica (ICC).

• B.

  Distorção harmônica total de tensão (DTT %).

• C.

  Interrupção Momentânea de Tensão (IMT).

• D.

  Frequência de Interrupção individual por Unidade Consumidora ou por Ponto de Conexão (FIC).

• E.

  Tempo Médio de Regularização do Serviço (TMR).

De acordo com a definição do Módulo 8 − Qualidade da Energia Elétrica dos Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional − PRODIST,

• A.

  o fator de potência corresponde ao cosseno do ângulo entre os fasores de potência ativa e de potência aparente.

• B.

  as distorções harmônicas são fenômenos associados com deformações nas formas de onda das tensões e correntes em relação à onda senoidal da frequência fundamental.

• C.

  o desequilíbrio de tensão é o fenômeno associado à variação do nível de tensão em regime permanente com relação ao valor nominal dos equipamentos conectados.

• D.

  a flutuação de tensão é um desvio significativo no valor eficaz da tensão em curtos intervalos de tempo.

• E.

  a variação de tensão de Curta Duração é uma variação aleatória, repetitiva ou esporádica do valor eficaz da tensão.

Na apuração dos indicadores Duração Equivalente de Interrupção por Unidade Consumidora (DEC) e Frequência Equivalente de Interrupção por Unidade Consumidora (FEC), conforme definido no Módulo 8 – Qualidade da Energia Elétrica dos Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional − PRODIST, deve ser considerada a interrupção de longa duração

• A.

  em situação de emergência.

• B.

  ocorrida em dia crítico.

• C.

  oriunda de atuação de esquemas de alívio de carga solicitado pelo ONS.

• D.

  decorrente da suspensão por inadimplemento do consumidor, prevista em regulamentação, que não provoque interrupção em instalações de terceiros.

• E.

  de origem externa ao sistema de distribuição e programada, não ocorrida em dia crítico.

Está em DESACORDO com as disposições regulatórias do Módulo 8 − Qualidade da Energia Elétrica dos Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional − PRODIST:

• A.

  A distribuidora deve possuir a certificação do processo de coleta dos dados e de apuração dos indicadores individuais e coletivos, com base nas normas da Organização Internacional para Normalização (International Organization for Standardization) ISO 9000.

• B.

  Os dados das interrupções de longa duração e os indicadores deles provenientes deverão ser mantidos na distribuidora por período mínimo de 5 (cinco) anos, para uso da ANEEL e dos consumidores.

• C.

  A distribuidora deverá avisar a todos os consumidores da respectiva área de concessão ou permissão sobre as interrupções programadas, informando apenas a data do início da interrupção.

• D.

  No caso de inadimplência do consumidor, desde que em comum acordo entre as partes, o valor da compensação poderá ser utilizado para deduzir débitos vencidos.

• E.

  Quando ocorrer violação do limite de mais de um indicador de continuidade individual DIC, FIC e DMIC, no período de apuração, deverá ser considerado, para efeito de compensação, aquele indicador que apresentar o maior valor de compensação.

A energia elétrica, nas áreas rurais, traz benefícios, tais como a redução do êxodo rural, o aumento da quantidade e da qualidade da produção rural e a ampliação do mercado consumidor de energia. Diversos estudos analisam a melhor forma de suprimento de energia elétrica nas áreas rurais, abordando a eletrificação rural descentralizada como opção no atendimento energético dessas áreas. O que gera o questionamento quanto ao fornecimento de energia elétrica das áreas rurais apenas pelas plantas de geração centralizada e distribuída por redes?

• A.

  O consumo excessivo de correntes harmônicas e/ou de potência reativa das cargas rurais.

• B.

  Os tipos de cargas rurais, que não seguem o padrão de energia fornecido pelas plantas de geração centralizada.

• C.

  A rejeição da população rural ao consumo da energia elétrica provinda dos grandes centros urbanos.

• D.

  A inviabilidade técnico-econômica de transporte e distribuição da energia frente à baixa demanda das áreas rurais.

• E.

  As acentuadas depredações das instalações elétricas devido às condições ambientais das áreas rurais.

Uma linha de distribuição conecta uma carga não linear à rede elétrica. A linha pode ser considerada apenas como uma resistência em série com a carga. Os componentes harmônicos presentes na corrente de carga, além do componente fundamental, são os de 5ª e 7ª ordens, cujos valores rms das magnitudes são, respectivamente, 20% e 10% da magnitude do componente fundamental.

De acordo com essas informações, o valor percentual da potência dissipada adicional na linha de distribuição, causada pela presença dos harmônicos, em relação à potência dissipada pelo componente fundamental de corrente, é

• A.

  5,0

• B.

  6,9

• C.

  25,8

• D.

  42,3

• E.

  69,0

Nos quadros de distribuição em baixa tensão, é estabelecido por norma que a tensão nominal é o valor máximo de tensão que pode ser aplicado entre as barras (fases) do quadro, sem que ocorra arco elétrico ou fuga de corrente.

Essa característica é verificada através do seguinte ensaio:

• A.

  umidade relativa condensada

• B.

  tensão suportável a frequência industrial

• C.

  tensão nominal de diversidade

• D.

  elevação de temperatura

• E.

  corrente suportável nominal de curta duração

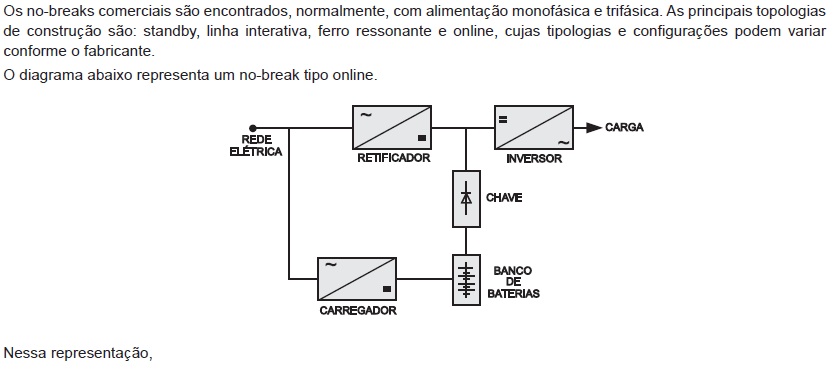

• A.

  a carga, em modo rede elétrica (operação normal) ou bateria (falta de energia), é alimentada, continuamente, pelo inversor.

• B.

  a carga é sempre alimentada pelo retificador, que injeta a corrente contínua exigida por ela, na falta de energia elétrica (modo bateria).

• C.

  a carga nunca fica isolada da rede no modo rede elétrica (operação normal) ou bateria (falta de energia).

• D.

  a tensão na carga é sempre muito maior que a tensão da rede.

• E.

  o fator de potência visto pela rede é sempre zero, devido aos componentes eletrônicos.

Considerando que, em um projeto de edifício de uso coletivo, deverão ser dimensionados os componentes da entrada de serviço para atender cargas que demandam cerca de 200 kVA, julgue os próximos itens.

Dada a demanda da carga, o atendimento do edifício deverá ser feito com tensão secundária, com ramal de ligação aéreo, diretamente da rede de distribuição em baixa tensão, isto é, não necessariamente dos terminais do transformador de distribuição da companhia distribuidora.

• C. Certo
• E. Errado
