Questões sobre Geração e Distribuição de Energia Elétrica

• A.



• B.



• C.



• D.



• E.

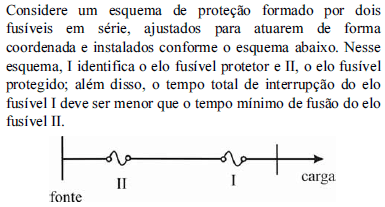

Julgue os próximos itens, acerca dos sistemas de distribuição de energia elétrica.

• C. Certo
• E. Errado

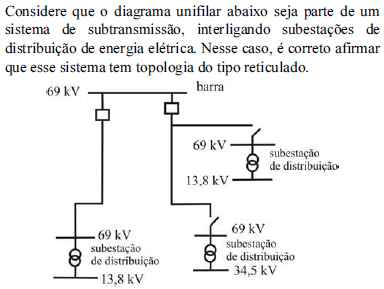

Julgue os próximos itens, acerca dos sistemas de distribuição de energia elétrica.

• C. Certo
• E. Errado

A respeito de geração, transmissão e distribuição de energia elétrica em um sistema elétrico de potência em CA, julgue os itens seguintes.

Considere que em um sistema de distribuição, um transformador trifásico forneça 12 kW a uma carga trifásica equilibrada, com fator de potência indutivo igual a 0,8. Se carga estiver ligada em estrela, alimentada a quatro condutores e funcionando com tensão fase-neutro igual a 200 V, é correto afirmar que a corrente de linha nessa carga será igual será 25 A.

• C. Certo
• E. Errado

Julgue o item subsequente, relativo à instalação de segurança (ou de substituição) não automática.

Bastante sofisticado, esse tipo de instalação de segurança é utilizado para prover energia imediatamente após falha de suprimento pela rede normal da concessionária. A energia é fornecida por gerador de emergência, acionado por relé, tão logo seja detectada a falha de suprimento pela rede normal.

• C. Certo
• E. Errado

Acerca das condições gerais de fornecimento de energia elétrica em tensão primária de distribuição, julgue os itens que se seguem.

Unidades consumidoras atendidas em tensão igual a 800 V constituem exemplos nos quais o fornecimento de energia elétrica ocorre em tensão primária de distribuição.

• C. Certo
• E. Errado

Acerca das condições gerais de fornecimento de energia elétrica em tensão primária de distribuição, julgue os itens que se seguem.

Em uma unidade consumidora de energia elétrica suprida em tensão primária de distribuição, o ramal de ligação da entrada de serviço de energia dessa unidade consumidora poderá cortar terreno de terceiro, caso haja autorização deste, escrita em formulário próprio da concessionária de energia, permitindo a passagem dos condutores energizados.

• C. Certo
• E. Errado

Acerca das condições gerais de fornecimento de energia elétrica em tensão primária de distribuição, julgue os itens que se seguem.

Caso o ramal de entrada da unidade consumidora seja do tipo aéreo, caberá ao consumidor a instalação desse ramal, sendo necessário que o projeto atenda norma brasileira pertinente.

• C. Certo
• E. Errado

Uma concessionária de energia elétrica cobra multa das empresas que possuem fator de potência inferior a 0,92. Uma fábrica possui carga instalada de 7500W com fator de potência de 0,80. Para corrigir o fator para 0,92, será necessário instalar um banco de capacitores com capacidade, em KVAr, de:

• A.

  1760;

• B.

  2430;

• C.

  3194;

• D.

  3674;

• E.

  5520.

Dez cargas residenciais de 15kW cada, são alimentadas por um mesmo transformador de distribuição. O fator de demanda do grupo de cargas é 0,70 e o fator de diversidade é 1,20. A demanda diversificada do grupo de cargas para o transformador de distribuição, em KW, é:

• A.

  200,5;

• B.

  180,5;

• C.

  120,0;

• D.

  111,0;

• E.

  87,5.
