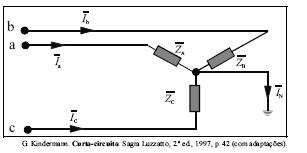

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A corrente de seqüência zero é igual a 10 A.

• C. Certo
• E. Errado

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A componente de seqüência zero da tensão de fase apresenta intensidade inferior a 150 V.

• C. Certo
• E. Errado

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

A componente de seqüência positiva da tensão de fase é superior a 200 V.

• C. Certo
• E. Errado

A figura a seguir mostra uma carga trifásica terminada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  . As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  . O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.

A partir dos dados e do circuito acima, julgue os itens seguintes acerca das componentes simétricas das grandezas de corrente e de tensão na carga.

Se a carga apresentar uma das fases em curto-circuito, as tensões de linha sempre apresentarão componentes de seqüência zero nulas.

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto às faltas simétricas em sistemas elétricos de potência trifásicos.

Esse tipo de falta envolve somente o contato entre as três fases do sistema, através de resistências de falta (nulas ou não), não havendo qualquer contato com a terra.

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto às faltas simétricas em sistemas elétricos de potência trifásicos.

Em caso de curto-circuito com resistência de falta diferente de zero, o circuito equivalente para a determinação da corrente de falta, além da impedância equivalente no ponto de falta e da fonte de tensão, será acrescido da referida resistência, a qual é conectada em paralelo com a impedância equivalente.

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto às faltas simétricas em sistemas elétricos de potência trifásicos.

Curtos-circuitos do tipo fase-fase são exemplos de faltas simétricas.

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto às faltas simétricas em sistemas elétricos de potência trifásicos.

No ponto de falta, o cálculo de faltas simétricas é realizado com base no circuito equivalente de seqüência positiva da rede elétrica.

• C. Certo
• E. Errado

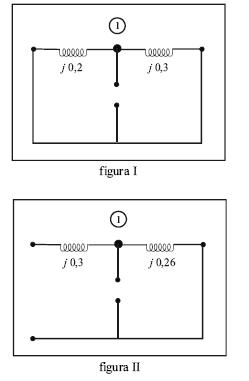

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

Uma falta do tipo fase-terra na barra  , provocará uma corrente de curto-circuito na fase faltosa cuja intensidade é igual a 2,0 pu.

• C. Certo
• E. Errado

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

Faltas assimétricas têm sempre correntes de seqüência zero não-nulas.

• C. Certo
• E. Errado
