A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se o núcleo magnético for ideal, o transformador alimentará cargas elétricas lineares com tensão puramente senoidal.

• C. Certo
• E. Errado

Acerca de aspectos fundamentais nos projetos de instalações elétricas de baixa tensão, julgue os itens subseqüentes, à luz das prescrições da NBR–5410.

No dimensionamento dos condutores de um circuito elétrico, o projetista deverá utilizar, inicialmente, o critério da capacidade de condução de corrente; caso a seção transversal mínima obtida seja considerada inadequada, ele deverá utilizar, em substituição a esse critério, o critério da queda de tensão. Ademais, a NBR-5410 não especifica seções transversais mínimas para os condutores, ficando a decisão a cargo do projetista.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

O enrolamento de alta tensão é o primário do transformador; o de baixa tensão é o secundário.

• C. Certo
• E. Errado

Acerca de aspectos fundamentais nos projetos de instalações elétricas de baixa tensão, julgue os itens subseqüentes, à luz das prescrições da NBR–5410.

Os tipos de linhas elétricas previstos na NBR–5410 incluem apenas cabos unipolares e multipolares. A classificação que essa norma define para os cabos influencia no dimensionamento dos condutores.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se a permeabilidade relativa do material ferromagnético do núcleo do transformador é igual a 4.000, então o fluxo magnético concatenado com o enrolamento primário é igual ao fluxo magnético concatenado com o enrolamento secundário.

• C. Certo
• E. Errado

Acerca de aspectos fundamentais nos projetos de instalações elétricas de baixa tensão, julgue os itens subseqüentes, à luz das prescrições da NBR–5410.

Apesar da relativa modernidade da NBR–5410, ela não considera a presença de componentes harmônicos nos circuitos no dimensionamento dos condutores das instalações elétricas.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se o núcleo magnético do transformador for adequadamente laminado, estará eliminada a possibilidade de haver perdas magnéticas no núcleo.

• C. Certo
• E. Errado

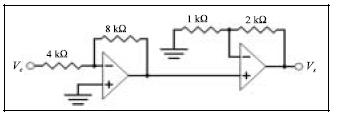

A figura acima mostra o diagrama de um circuito que utiliza amplificadores operacionais e resistores. Com relação a esse circuito,e supondo que todos os seus componentes são ideais, julgue os itens seguintes.

O ganho total do circuito —  — é igual a -6.

• C. Certo
• E. Errado

Acerca de um transformador trifásico de 75 kVA, 34 kV (delta) / 380 V (estrela aterrada), 60 Hz e impedância por fase igual a 3.700  refletida ao lado de alta tensão, julgue os itens seguintes.

A corrente nominal de linha do lado de baixa tensão desse transformador é superior a 195 A.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um circuito que utiliza amplificadores operacionais e resistores. Com relação a esse circuito,e supondo que todos os seus componentes são ideais, julgue os itens seguintes.

O circuito mostrado não usa acoplamento direto (DC).

• C. Certo
• E. Errado
