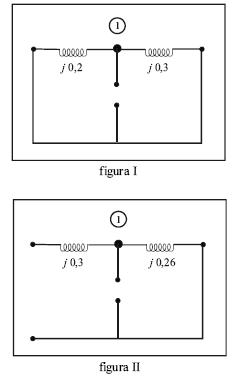

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

No caso de um curto-circuito fase-terra, a tensão na fase do barramento sob falta é nula, mas as tensões nas fases sãs são diferentes de zero.

• C. Certo
• E. Errado

A qualidade de fornecimento de energia elétrica aos consumidores pode ser avaliada por meio de índices específicos, entre os quais a duração equivalente de interrupção por unidade consumidora (DEC) e a freqüência equivalente de interrupção por unidade consumidora (FEC). Julgue os itens subseqüentes, acerca desses índices, considerando um conjunto de consumidores de um sistema de distribuição de energia elétrica.

DEC e FEC são índices definidos de acordo com critério, padronização e norma internos específicos de cada concessionária de energia elétrica.

• C. Certo
• E. Errado

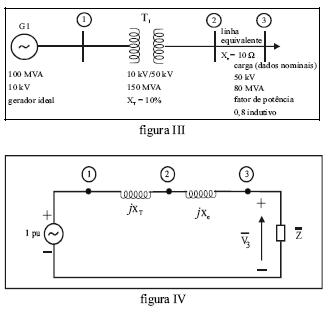

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

A impedância  representativa da carga é composta de uma componente resistiva e de outra indutiva.

• C. Certo
• E. Errado

A qualidade de fornecimento de energia elétrica aos consumidores pode ser avaliada por meio de índices específicos, entre os quais a duração equivalente de interrupção por unidade consumidora (DEC) e a freqüência equivalente de interrupção por unidade consumidora (FEC). Julgue os itens subseqüentes, acerca desses índices, considerando um conjunto de consumidores de um sistema de distribuição de energia elétrica.

Em média, os valores máximos anuais de DEC e FEC para o conjunto de consumidores são maiores em um sistema de distribuição do tipo aéreo do que em um sistema do tipo subterrâneo com secundário reticulado.

• C. Certo
• E. Errado

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

Para a condição de operação do gerador, o módulo da tensão  nos terminais da carga é igual a 1,0 pu.

• C. Certo
• E. Errado

A maior parte da energia elétrica produzida no Brasil é de origem hidráulica. Da parcela restante, uma parte significativa é termelétrica. Em relação a esses tipos de geração, julgue os itens a seguir.

Na geração hidráulica, se mais de uma usina for construída em um mesmo rio, os geradores devem ser acionados somente por turbinas do tipo Kaplan.

• C. Certo
• E. Errado

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

O valor em pu da reatância da linha de transmissão é igual a 0,4 pu.

• C. Certo
• E. Errado

A maior parte da energia elétrica produzida no Brasil é de origem hidráulica. Da parcela restante, uma parte significativa é termelétrica. Em relação a esses tipos de geração, julgue os itens a seguir.

Unidades geradoras de usinas termelétricas de grande porte, bem como geradores hidráulicos, integrantes de um mesmo sistema interligado, devem gerar energia elétrica a uma mesma freqüência síncrona em regime permanente.

• C. Certo
• E. Errado

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

Para a condição de operação do gerador, a potência ativa necessária para atender à carga é igual a 64 MW.

• C. Certo
• E. Errado

Em subestações de sistemas elétricos de potência, estão presentes equipamentos elétricos destinados à transformação de tensão, ao seccionamento e, em alguns casos, à conversão de freqüência. Com relação aos arranjos de subestações e aos equipamentos mais comumente encontrados em tais locais, julgue os itens que se seguem.

No caso de uma subestação ao ar livre, o arranjo barra em anel ocupa maior área de pátio do que o arranjo barra simples equivalente.

• C. Certo
