Questões sobre Geral

Acerca de um transformador trifásico de 75 kVA, 34 kV (delta) / 380 V (estrela aterrada), 60 Hz e impedância por fase igual a 3.700  refletida ao lado de alta tensão, julgue os itens seguintes.

A impedância por fase refletida ao lado de baixa tensão é igual a 3.700 x

• C. Certo
• E. Errado

A figura acima mostra o esquemático de um amplificador a transistor. Nesse amplificador, considere que o transistor esteja corretamente polarizado na região ativa e que os capacitores, por terem valores de capacitância muito altos, comportam-se como curtos-circuitos na faixa de freqüência de passagem do sinal. A respeito desse amplificador, julgue os itens a seguir.

O amplificador está em modo base comum, já que o sinal é injetado na base do transistor.

• C. Certo
• E. Errado

Acerca de um transformador trifásico de 75 kVA, 34 kV (delta) / 380 V (estrela aterrada), 60 Hz e impedância por fase igual a 3.700  refletida ao lado de alta tensão, julgue os itens seguintes.

É possível que o defasamento angular desse transformador seja igual a 150º.

• C. Certo
• E. Errado

A figura acima mostra o esquemático de um amplificador a transistor. Nesse amplificador, considere que o transistor esteja corretamente polarizado na região ativa e que os capacitores, por terem valores de capacitância muito altos, comportam-se como curtos-circuitos na faixa de freqüência de passagem do sinal. A respeito desse amplificador, julgue os itens a seguir.

A impedância de saída desse amplificador é inferior à impedância de saída dos amplificadores em coletor comum por fator igual ao ß do transistor.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

A figura abaixo esquematiza o comutador de uma máquina CC.

• C. Certo
• E. Errado

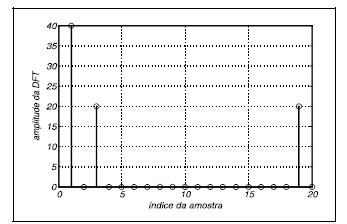

       Um engenheiro utilizou a transformada discreta de Fourier (DFT — discrete Fourier transform) para estimar o espectro de freqüências de um sinal. O sinal, que é composto por uma componente DC e uma componente senoidal, foi digitalizado a uma freqüência de 40 Hz, e foram tomadas 20 amostras do mesmo. O resultado da DFT é mostrado na figura acima, em que a ordenada mostra a amplitude da DFT e a abscissa mostra o índice da amostra resultante. Assim, a amplitude (módulo) da primeira componente da DFT é igual a 40.

Com relação a essa situação, julgue os itens seguintes.

A componente senoidal que compõe o sinal analisado tem freqüência igual a 3 Hz.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

A figura abaixo mostra o esquema de uma máquina CC em conexão shunt, pois os dois enrolamentos principais da máquina estão em paralelo com o circuito de armadura.

• C. Certo
• E. Errado

       Um engenheiro utilizou a transformada discreta de Fourier (DFT — discrete Fourier transform) para estimar o espectro de freqüências de um sinal. O sinal, que é composto por uma componente DC e uma componente senoidal, foi digitalizado a uma freqüência de 40 Hz, e foram tomadas 20 amostras do mesmo. O resultado da DFT é mostrado na figura acima, em que a ordenada mostra a amplitude da DFT e a abscissa mostra o índice da amostra resultante. Assim, a amplitude (módulo) da primeira componente da DFT é igual a 40.

Com relação a essa situação, julgue os itens seguintes.

A amplitude da componente senoidal que compõe o sinal analisado é igual ao valor da componente DC do sinal.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

Em um gerador CC de excitação independente, a corrente de carga produz dois tipos de queda de tensão no circuito da armadura: queda de tensão na resistência do circuito de armadura e queda de tensão em virtude do efeito de reação da armadura.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

Uma das formas mais utilizadas para dar a partida a um motor CC em conexão shunt com redução substancial da corrente de partida é aplicar tensão nominal ao circuito de armadura, com o circuito de campo desconectado. Após a aceleração inicial do motor, o circuito de campo é conectado em paralelo ao da armadura.

• C. Certo
• E. Errado
