Questões sobre Instalacao Elétrica

Uma instalação elétrica industrial possui uma demanda média de 500 kW de potência para atender a várias cargas com fatores de potência iguais a 0,8. Sabe‐se que o transformador que alimenta essa instalação não pode ser solicitado por uma potência maior que 650 kVA. Para que seja atendida essa condição de operação do transformador, o fator de carga deve ser no mínimo, igual a

• A.

  0,67

• B.

  0,70

• C.

  0,77

• D.

  0,85

• E.

  0,96

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico.

Com base na situação hipotética apresentada e na norma NR 10, julgue os itens de 107 a 111.

A NR 10 estipula que a aproximação da zona de risco somente seja permitida para profissionais autorizados. Mesmo que o eletricista possua curso específico na área elétrica reconhecido pelo sistema oficial de ensino, ele somente será autorizado após anuência formal da empresa.

• C. Certo
• E. Errado

Em instalações elétricas de baixa tensão, os disjuntores, além de proverem proteção ao sistema elétrico, também são capazes de propiciar a segurança do usuário. Esta afirmativa é verdadeira para as instalações, cujo esquema de aterramento é o

• A.

  TT

• B.

  TN

• C.

  IT

• D.

  PE

• E.

  PEN

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico.

Com base na situação hipotética apresentada e na norma NR 10, julgue os itens de 107 a 111.

Considere que o choque elétrico sofrido pelo eletricista tenha ocorrido em razão de ele ter recebido da empresa um diagrama unifilar do quadro elétrico desatualizado. Nessa situação, a empresa estará em desacordo com a NR 10, que obriga as empresas a manterem atualizados os esquemas unifilares das instalações elétricas de seus estabelecimentos.

• C. Certo
• E. Errado

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico.

Com base na situação hipotética apresentada e na norma NR 10, julgue os itens de 107 a 111.

Se a alimentação do quadro elétrico for trifásica e um curto-circuito tiver ocorrido entre uma fase e a carcaça aterrada do quadro, é correto afirmar que ocorreu uma falta assimétrica.

• C. Certo
• E. Errado

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico.

Com base na situação hipotética apresentada e na norma NR 10, julgue os itens de 107 a 111.

De acordo com a NR 10, o eletricista deve participar do curso básico de segurança em instalações e serviços com eletricidade, com avaliação e aproveitamento satisfatórios. Caso o trabalhador necessite realizar intervenções em instalações elétricas energizadas com alta tensão, o curso básico é dispensável, sendo necessário apenas que o eletricista participe do curso de segurança no sistema elétrico de potência e apresente rendimento satisfatório.

• C. Certo
• E. Errado

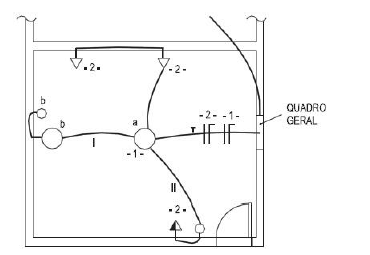

Com referência à figura acima, que ilustra parte da planta de um projeto de instalação elétrica predial de baixa tensão, bem como à segurança e à legislação que rege a execução de obras, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com referência à figura acima, que ilustra parte da planta de um projeto de instalação elétrica predial de baixa tensão, bem como à segurança e à legislação que rege a execução de obras, julgue os itens que se seguem.

Caso uma empresa de engenharia seja contratada para executar a obra a que se refere o projeto em questão, ao se fazer o registro de anotação de responsabilidade técnica (ART), a assinatura do contratante será exigida mesmo que ele apresente cópia do contrato.

• C. Certo
• E. Errado

Com referência à figura acima, que ilustra parte da planta de um projeto de instalação elétrica predial de baixa tensão, bem como à segurança e à legislação que rege a execução de obras, julgue os itens que se seguem.

Se for emitida certidão de acervo técnico (CAT) ao profissional que participar da execução da obra, a CAT deverá ser renovada periodicamente de acordo com legislação vigente.

• C. Certo
• E. Errado

Assinale a opção correta no que se refere à correspondência entre o símbolo gráfico para instalações elétricas prediais e o respectivo significado, de acordo com a especificação da NBR n.º 5.444.

• A.



• B.



• C.



• D.



• E.
