Acerca de esquemas e dispositivos de aterramento, tendo como base a norma técnica pertinente para instalações elétricas em baixa tensão, julgue os itens subsequentes.

Com o objetivo de estabelecer proteção contra choques elétricos, é obrigatório o uso de dispositivos diferencial-residual (DR) em instalações dotadas de esquema de aterramento do tipo TN-C.

• C. Certo
• E. Errado

A respeito de sistema de controle e supervisão de equipamentos e instalações, julgue os próximos itens.

Os detectores de fumaça por ionização e os termovelocimétricos são apropriados para localização de foco de incêndios e transmissão de sinais de aviso para a central de alarme de incêndio.

• C. Certo
• E. Errado

A respeito de sistema de controle e supervisão de equipamentos e instalações, julgue os próximos itens.

Os sistemas de alarme contra fogo, fumaça e gases devem ser alimentados por duas fontes de energia que operem de forma independente.

• C. Certo
• E. Errado

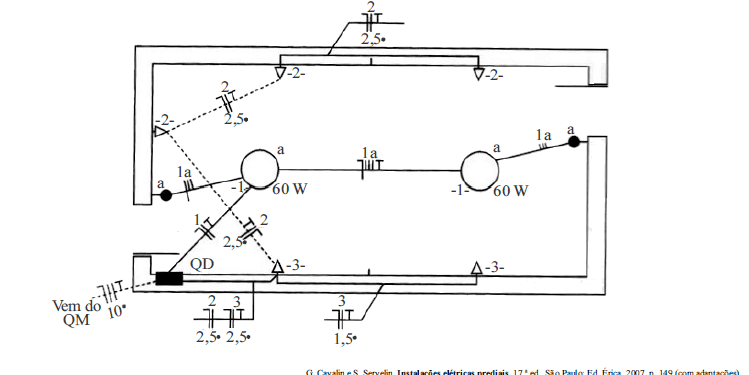

Considerando a figura acima, que representa parte de uma planta baixa de uma instalação predial em baixa tensão, julgue os itens que se seguem.

O condutor terra do circuito 1 é desnecessário, visto que esse circuito é utilizado somente para atender ponto de luz.

• C. Certo
• E. Errado

Considerando a figura acima, que representa parte de uma planta baixa de uma instalação predial em baixa tensão, julgue os itens que se seguem.

Na parte da planta em questão, há somente tomadas baixas.

• C. Certo
• E. Errado

Considerando a figura acima, que representa parte de uma planta baixa de uma instalação predial em baixa tensão, julgue os itens que se seguem.

A planta contém um erro no dimensionamento do circuito 3, visto que tomada de força não deve ter seção inferior a 2,5 mm2.

• C. Certo
• E. Errado

Acerca de segurança em instalações elétricas, julgue os itens seguintes.

Nas instalações elétricas, o raio de delimitação da zona de risco depende da tensão do condutor energizado.

• C. Certo
• E. Errado

Um eletroduto embutido em uma instalação elétrica residencial foi dimensionado, com base na taxa de ocupação máxima, para um tamanho nominal (diâmetro) de 25 ou 3/4”, devendo ligar duas caixas de derivação em linha reta e distantes 21 m uma da outra. De acordo com a NBR 5410, deve-se

• A.

  acrescentar, pelo menos, uma caixa de derivação entre as duas existentes de modo que não haja trecho superior a 15 m.

• B.

  acrescentar, pelo menos, duas caixas de derivação entre as duas existentes de modo que não haja trecho superior a 8 m.

• C.

  reduzir o tamanho nominal do eletroduto para 20 ou 1/2”, que é o mais adequado para instalação embutida até 25 m.

• D.

  aumentar em um nível o tamanho nominal do eletroduto para cada 3 m inteiros excedentes acima de 15 m, ou seja, ele deve passar a ter tamanho nominal 40 ou 11/4”.

• E.

  aumentar em um nível o tamanho nominal do eletroduto para cada 5 m inteiros ou fração excedentes acima de 18 m, ou seja, ele deve passar a ter tamanho nominal 32 ou 1”.

Acerca de segurança em instalações elétricas, julgue os itens seguintes.

De acordo com a norma pertinente de segurança em instalações elétricas, não se recomenda que serviços em instalações elétricas em alta tensão sejam realizados individualmente.

• C. Certo
• E. Errado

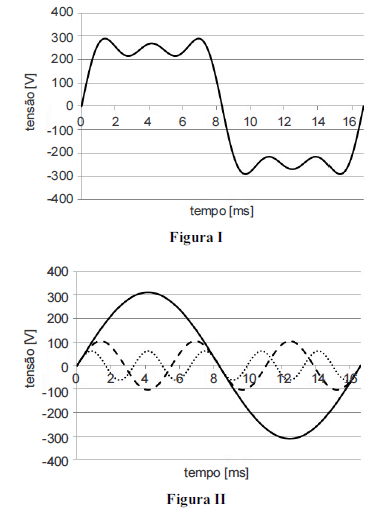

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.

A distorção harmônica representada pela forma de onda tracejada, apresentada na figura II, permite inferir que o condutor neutro que alimenta as cargas pode ter uma corrente superior à esperada ao ser aplicada uma tensão puramente senoidal.

• C. Certo
• E. Errado
