Questões sobre Instalacao Elétrica

Durante o projeto da instalação elétrica de determinado CPD, para atender aos requisitos mínimos de funcionamento, a equipe envolvida propôs a implantação de algumas medidas com objetivo de reduzir efeitos de sobretensões induzidas e interferências eletromagnéticas nos equipamentos. No que se refere a ambiente e componentes do CPD, constitui(em) medida(s) correta(s) que ajuda(m) a minimizar os efeitos mencionados, entre outras,

a utilização de cabos metálicos sem blindagem, na situação em que se considera tráfego de sinais.

• C. Certo
• E. Errado

Acerca de instalações elétricas de CPDs, julgue os itens subsequentes.

função de proteção de linhas de sinal realizada por um dispositivo de proteção contra surtos (DPS) do tipo curto-circuitante é equivalente à de um dispositivo diferencial residual (DR). A preferência pelo uso de DPSs deve-se ao fato de esses equipamentos consumirem menos energia elétrica que os DRs.

• C. Certo
• E. Errado

Acerca de instalações elétricas de CPDs, julgue os itens subsequentes.

Para local onde funciona computador de grande porte, deve ser previsto seccionamento de emergência.

• C. Certo
• E. Errado

Com relação às técnicas de execução de instalações elétricas prediais e ao uso de eletrodutos, julgue os itens subsecutivos.

A utilização de condutor nu é admitida em eletroduto desde que o referido eletroduto seja utilizado para atender a isolamento exclusivo, e o condutor seja adotado nessa situação para aterramento.

• C. Certo
• E. Errado

Com relação às técnicas de execução de instalações elétricas prediais e ao uso de eletrodutos, julgue os itens subsecutivos.

Em instalações embutidas em lajes, é obrigatório o uso de eletrodutos flexíveis, uma vez que estes não estão sujeitos a efeitos térmicos adversos dos condutores e são imunes à corrosão.

• C. Certo
• E. Errado

Com relação às técnicas de execução de instalações elétricas prediais e ao uso de eletrodutos, julgue os itens subsecutivos.

Considere que, em determinada instalação elétrica, o proprietário tenha questionado o responsável pela execução da obra acerca da viabilidade técnica de instalação de condutores de mais de um circuito por um mesmo eletroduto, uma vez que, na planta dessa instalação, havia sido previsto um eletroduto para cada circuito individual. O executor da instalação respondeu que a instalação era tecnicamente viável, desde que os condutores isolados ou cabos isolados utilizados tivessem a mesma temperatura máxima para serviço contínuo. Nessa situação, é correto afirmar que a resposta do executor está totalmente equivocada, pois é usual ser utilizado mais de um circuito por um mesmo eletroduto, sem qualquer restrição nas condições de serviço do condutor.

• C. Certo
• E. Errado

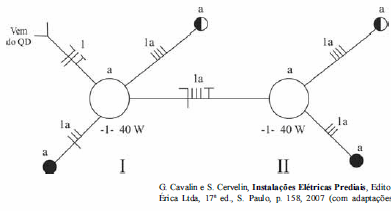

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

Suponha que, em outra parte do ambiente não indicada na planta, seja necessário instalar uma tomada alta para alimentação de chuveiro. Nesse caso, é correto aproveitar esse circuito que alimenta os pontos de luz para também alimentar a tomada do chuveiro, uma vez que o circuito tem fase, neutro e terra.

• C. Certo
• E. Errado

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

O condutor terra nessa parte da instalação não tem nenhuma função para efeito de comando dos pontos de luz I e II; ou seja, do ponto de vista elétrico, esse condutor é desnecessário para o funcionamento correto do referido circuito nessa parte da instalação.

• C. Certo
• E. Errado

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

O esquema unifilar ilustra a aplicação de interruptores do tipo three-way.

• C. Certo
• E. Errado

Acerca de esquemas e dispositivos de aterramento, tendo como base a norma técnica pertinente para instalações elétricas em baixa tensão, julgue os itens subsequentes.

Considerando algumas situações particulares, em determinado esquema de aterramento, é obrigatório o uso de dispositivos DR de alta sensibilidade como proteção adicional.

• C. Certo
• E. Errado
