Engenharia Elétrica - Instalacao Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2006
Considere que uma instalação central de ar condicionado, sistema de água gelada, possua os equipamentos básicos listados a seguir.
I unidade central de água gelada (PWC);
II bomba de água gelada (BAG);
III uma ou mais torres de arrefecimento por onde passa a água de condensação (necessária à refrigeração dos condensadores da unidade PWC);
IV bomba de água de condensação (BAC).
A entrada em funcionamento desses componentes atendem a uma seqüência que é definida por
I III IV II
II I III IV
III II I IV
III IV II I
Engenharia Elétrica - Instalacao Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2006

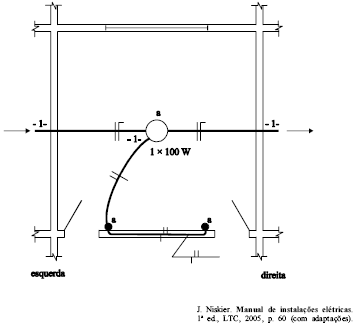

Considere a planta baixa mostrada na figura acima, que ilustra parte de uma instalação elétrica. Tendo como referência a instalação elétrica mostrada na planta, assinale a opção correta.
Ao se pressionar, separadamente, um dos dois interruptores, a lâmpada não acende, porque falta o fio terra no circuito.
Os dois interruptores no circuito são do tipo three-way (interruptores paralelos).
A lâmpada acende somente se for comandada pelo interruptor localizado próximo à porta do lado direito.
Nem todos os condutores na instalação elétrica estão dispostos em eletrodutos.
Engenharia Elétrica - Instalacao Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2005

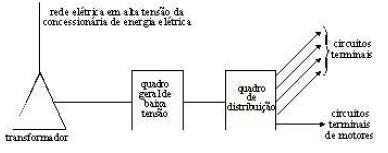

A partir das informações da figura, que mostra o esquema de ligação de uma rede elétrica para suprimento das instalações elétricas em baixa tensão de uma ETA hipotética, julgue os itens que se seguem.
No quadro elétrico de distribuição, chegam condutores de fase e o neutro. O condutor neutro que sai desse quadro para os circuitos terminais é conhecido também como condutor de segurança ou de aterramento, porque, nesse ponto, o condutor neutro é convenientemente aterrado.
O valor que NÃO corresponde a uma seção nominal de condutores rígidos comerciais usados em instalações elétricas residenciais é
5,5 mm2
4,0 mm2
2,5 mm2
1,5 mm2
Considere os esquemas multifilar e unifilar abaixo, sendo que neste último falta representar os condutores do eletroduto X:
O eletroduto X deve ser representado porA Agência Nacional de Energia Elétrica − ANEEL, define como limite mínimo permitido para instalações elétricas das unidades consumidoras um fator de potência de referência cujo valor é
0,28.
0,54.
0,92.
1,20.
1,50.
Utilize o texto e as figuras para responder às questões de números 40 e 41.

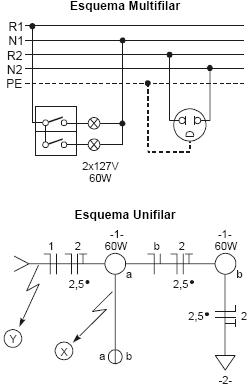

"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."
Os condutores do eletroduto X, estão representados por:
Utilize o texto e as figuras para responder às questões de números 40 e 41.
"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."
No eletroduto Y, os números 1 e 2 sobre os símbolos dos condutores identificam
o número de disjuntores necessários para proteger cada circuito dessa instalação.
o valor da corrente nominal, em ampère, do disjuntor de proteção de cada circuito dessa instalação.
o número de cada circuito dessa instalação e, conseqüentemente, de seus respectivos disjuntores de proteção.
a seção nominal, em mm2, dos condutores de cada circuito dessa instalação.
a capacidade de corrente, em ampère, dos condutores de cada circuito dessa instalação.
No diagrama multifilar de um quadro de distribuição de cargas de uma instalação elétrica aparece a inscrição 3 # 25 (16) T16 mm² – PVC Ø 50 mm logo acima das indicações dos condutores R, S, T, N e PE.
Quanto à interpretação dessa inscrição, é INCORRETO afirmar que
o número 3 indica o número de fases.
o número 25 indica a seção do condutor fase, em mm2.
a inscrição (16) indica a capacidade de corrente de cada condutor fase, em ampères.
a inscrição T16 indica a seção do condutor de proteção, em mm2.
o número 50 indica o diâmetro do eletroduto, em mm.
Em uma instalação elétrica em baixa tensão ocorre uma falta entre uma das fases e o terra (fase entra em contato com o terra), acarretando uma corrente de falta. Dependendo do esquema de aterramento utilizado, TN ou TT, pode-se afirmar que esta corrente é:
muito maior para o esquema TT.
muito maior para o esquema TN.
igual para os dois esquemas.
um pouco maior em relação ao TT para o esquema TN.
um pouco maior em relação ao TN para o esquema TT.
