Questões sobre Máquinas Elétricas

Com relação às máquinas síncronas, assinale a opção correta.

• A.

  Motores síncronos assemelham-se aos motores de indução, no que diz respeito às correntes que circulam no rotor, pois eles têm em comum enrolamentos percorridos por corrente alternada.

• B.

  Geradores do tipo polos salientes possuem menos polos que geradores de polos lisos.

• C.

  Tanto geradores de polos salientes quanto geradores de polos lisos, independentemente de suas rotações mecânicas, são dimensionados para, quando sincronizados a um sistema elétrico, gerarem tensão a uma mesma frequência síncrona.

• D.

  O rotor de um gerador com 12 polos ligado a um sistema com frequência nominal 60 Hz deverá girar a 300 rpm.

• E.

  De um modo geral, as máquinas térmicas têm rotor de polos salientes, com eixos menores em comprimento que o diâmetro do estator.

Entre as características típicas de uma máquina de indução inclui-se

• A.

  o rotor com peças denominadas comutadores.

• B.

  o rotor na forma de gaiola de esquilo.

• C.

  o rotor de motor que gira à velocidade síncrona, apesar de ter carga mecânica em seu eixo.

• D.

  o motor cuja maior parte da energia magnética ocorre no material ferromagnético do estator.

• E.

  a excitação composta aditiva.

Considerando que um transformador monofásico tenha sido submetido a ensaios típicos, à frequência industrial, para aferição de alguns dados de sua placa, assinale a opção correta.

• A.

  A marcação das polaridades no lado de alta e baixa tensão do transformador deverá ser feita sempre que o ensaio em curtocircuito for realizado.

• B.

  As perdas ativas no material ferromagnético do transformador são calculadas a partir de dados do ensaio a vazio.

• C.

  No ensaio em curto-circuito, é necessário aplicar a tensão nominal em um dos enrolamentos do transformador, mantendose o outro enrolamento em curto-circuito.

• D.

  Por meio dos dados medidos no ensaio a vazio, pode-se calcular a resistência do enrolamento e a reatância de dispersão equivalentes do transformador.

• E.

  A relação entre o número de espiras do lado primário e o do lado secundário é calculada utilizando-se os dados do ensaio em curto-circuito.

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

A marcação de polaridades em enrolamentos de um transformador de potência é realizada com base nos dados obtidos do ensaio em curto-circuito do transformador.

• C. Certo
• E. Errado

Acerca de máquinas elétricas, julgue os próximos itens. A reatância da armadura de um motor CC é um efeito da indutância própria do condutor da armadura e independe da amplitude da tensão de armadura.

• C. Certo
• E. Errado

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

Se determinado motor de corrente contínua tem a característica de conjugado versus rotação no eixo conforme ilustrado no gráfico abaixo, é correto afirmar que se trata de um motor do tipo excitação shunt em derivação.

• C. Certo
• E. Errado

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

Considere um motor de indução trifásico com bobinas do estator conectadas em estrela. Caso apenas uma das bobinas do estator não tenha sido alimentada (esteja aberta) e o motor tenha sido ligado, a velocidade do motor não alcançará o valor nominal.

• C. Certo
• E. Errado

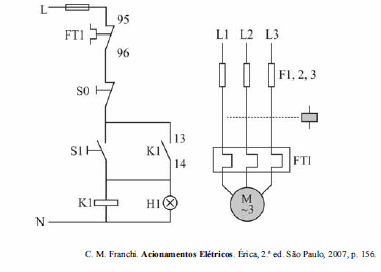

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

É possível controlar a velocidade do motor interferindo nas correntes do rotor. No entanto, para que esse procedimento seja factível, é necessário inserir reostatos nos enrolamentos do rotor e ajustar a velocidade conforme a corrente de interesse.

• C. Certo
• E. Errado

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

Caso o motor seja submetido à sobrecarga no seu eixo e a proteção atue para eliminar essa sobrecarga, somente o dispositivo FT1 deverá comandar o desligamento do motor.

• C. Certo
• E. Errado

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

O componente H1 no diagrama de comando é uma lâmpada de sinalização; quando esta lâmpada está acesa é sinal de que o contactor está energizado.

• C. Certo
• E. Errado
