Questões sobre Máquinas Elétricas

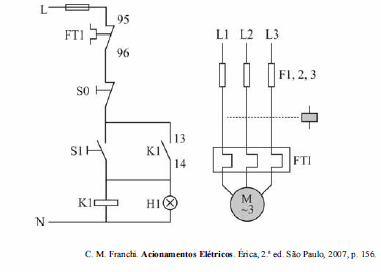

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

Há indicação no diagrama de força que o motor é acionado remotamente a partir de três pontos localizados em diferentes lugares.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução. A partida estrela-triângulo de um motor de indução trifásico somente será possível se o motor possuir pelo menos seis terminais acessíveis.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

A figura abaixo ilustra o comportamento típico da tensão de partida de um motor de indução acionado por chave compensadora.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução. A chave compensadora é composta basicamente de um autotransformador com várias derivações (taps), como, por exemplo, 65% e 80% da tensão nominal. Esse tipo de partida é normalmente empregado em motores de potência elevada, para se acionar cargas com alto índice de atrito.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

Nas figuras abaixo, que mostram os diagramas de potência e de comando para acionamento de um motor de indução trifásico, os componentes Q1 e Q2 correspondem, respectivamente, a um disjuntor tripolar e a um disjuntor bipolar, e F2 corresponde a um relé térmico.

• C. Certo
• E. Errado

Acerca de noções de máquinas elétricas em corrente alternadas, julgue os itens que se seguem.

Tanto os motores de indução quanto os síncronos são alimentados no estator com corrente alternada, porém, há diferenças com relação às correntes que percorrem os enrolamentos do rotor: em motores de indução trifásicos, os enrolamentos do rotor são percorridos por corrente alternada; em motores síncronos, o tipo de corrente é a contínua.

• C. Certo
• E. Errado

Acerca de noções de máquinas elétricas em corrente alternadas, julgue os itens que se seguem.

Em um transformador monofásico de dois enrolamentos, o condutor do enrolamento no lado de alta tensão tem seção (bitola) menor que a do condutor utilizado no enrolamento de baixa tensão.

• C. Certo
• E. Errado

Acerca de noções de máquinas elétricas em corrente alternadas, julgue os itens que se seguem.

Em qualquer gerador síncrono, a velocidade mecânica é influenciada pelo número de polos do gerador. O rotor de um gerador com quatro polos precisará girar duas vezes mais rápido que o rotor de um gerador de dois polos a fim de que ambos gerem a mesma frequência elétrica síncrona.

• C. Certo
• E. Errado

Um motor trifásico de 12 terminais tem a numeração aplicada às bobinas como segue:

Fase R: bobinas (1 − 4) e (7 − 10).

Fase S: bobinas (2 − 5) e (8 − 11).

Fase T: bobinas (3 − 6) e (9 − 12).

Sendo a tensão nominal das bobinas igual a 220 V e estando o motor configurado para operar em estrela com duas bobinas em série por fase, a tensão de linha de alimentação deve ser, em V, igual a

• A.

  880.

• B.

  380.

• C.

  440.

• D.

  760.

• E.

  127.

No ensaio do transformador em curto-circuito, a partir da tensão nominal do primário e da tensão no primário necessária para fazer circular a corrente nominal secundária, estando o secundário em curto-circuito, determina-se o parâmetro

• A.

  fator de potência.

• B.

  impedância do circuito magnético.

• C.

  reatância do circuito magnético.

• D.

  impedância percentual.

• E.

  potência ativa em vazio.
