Questões sobre Processamento Digital de Sinais

Um transformador monofásico está alimentando uma carga com 200 V / 50 A e fator de potência indutivo de 0,8. Se as perdas no núcleo são de 200 W, qual é o rendimento aproximado do transformador para a condição de máxima eficiência?

• A. 0,85
• B. 0,90
• C. 0,95
• D. 0,98

Assinale a opção que apresenta uma desvantagem da utilização de um conversor digital-analógico por rede proporcional.

• A. maior complexidade que o conversor rampa simples, utilizado para o mesmo fim
• B. alto valor de corrente nos bites menos significativos
• C. maior interferência do ruído nos bites menos significativos
• D. menor precisão nos componentes utilizados para a construção do conversor
• E. velocidade de conversão limitada pela precisão dos resistores

Em relação às comutações analógicas e digitais, assinale a opção correta.

• A. Um sistema TSI (time-slot interchange) atrasa os diferentes time-slots presentes na entrada.
• B. Um grafo de canal representa as interligações entre as submatrizes.
• C. As matrizes de comutação espacial, utilizadas nas centrais de comutação analógica antigas, não são empregadas em centrais digitais modernas.
• D. A matriz de comutação espacial consiste em uma matriz de barras cruzadas com M × N – 1 pontos de cruzamento, sendo N o número de linhas de entrada e M o número de linhas de saída.
• E. Em uma matriz multiandar sem bloqueio em sentido estrito, é possível ligar uma entrada livre a uma saída livre, desde que seja utilizado um algoritmo adequado para estabelecer as ligações.

A respeito de processamento de sinais, assinale a opção correta.

• A.

  Considere a figura que se segue, que apresenta a forma de um sinal discreto, x(n), no domínio do tempo.



• B.
• C.
• D.
• E.

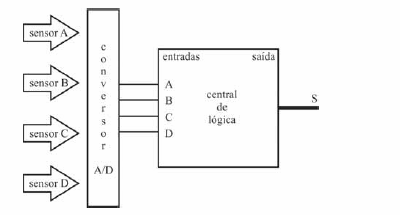

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

O conversor A/D (analógico-digital) mostrado na figura pode ser construído usando-se uma rede R-2R.

• C. Certo
• E. Errado

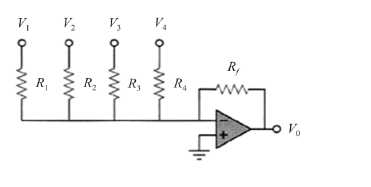

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V₁ a V₄ podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1 represente o bit mais significativo, V₄ represente o bit menos significativo e V_o represente a tensão de saída, julgue os seguintes itens.

A expressão da tensão de saída do conversor é dada por

• C. Certo
• E. Errado

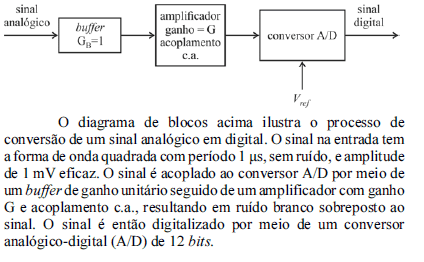

Com base nessas informações, julgue os itens subsequentes.

Considere que a resposta em frequência da associação entre buffer e amplificador seja máxima e constante na faixa espectral compreendida entre 1 kHz e 500 MHz. Considere, ainda, que a banda passante dessa associação seja ajustável e possa ser selecionada entre dois valores: 200 MHz e 400 MHz. Nessa situação, a SNR será mínima se o valor de 200 MHz for escolhido para a largura de faixa da associação.

• C. Certo
• E. Errado

Com base nessas informações, julgue os itens subsequentes.

Para que o conversor A/D não distorça o sinal de entrada, é necessário que a taxa de amostragem mínima seja de 2 × 10⁶ amostras por segundo.

• C. Certo
• E. Errado

Com base nessas informações, julgue os itens subsequentes.

Se a tensão de referência do conversor A/D for V_ref = 5 V, então a resolução correspondente será inferior a 2 mV.

• C. Certo
• E. Errado

Com base nessas informações, julgue os itens subsequentes.

Se, na entrada do conversor A/D, o sinal tiver amplitude de 2 V eficaz e a relação sinal-ruído (SNR) for de 40 dB, então o amplificador terá ganho G igual a 2.000 e a amplitude do ruído será inferior a 10 mV eficaz.

• C. Certo
• E. Errado
