Questões sobre Proteção do Sistema de Energia

Disjuntor de potência é um equipamento destinado à proteção de circuitos primários capaz de interromper altas correntes durante ocorrência de defeitos. Acerca desse assunto, julgue os itens a seguir.

Os transformadores para instrumentos conectados aos relés secundários devem ser instalados sempre a montante do disjuntor a ser atuado.

• C. Certo
• E. Errado

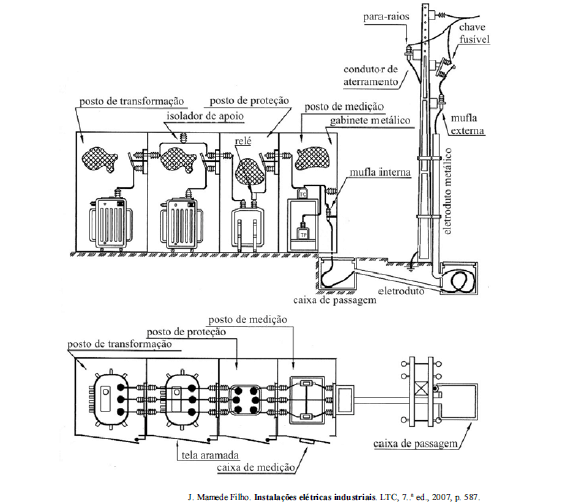

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Considere que um princípio de incêndio tenha sido observado nas proximidades da subestação durante funcionamento normal das cargas da instalação. Considere ainda que, como medida de segurança de urgência, a chave seccionadora do posto de proteção tenha sido aberta por uma pessoa autorizada a realizar manobra de equipamentos na subestação. Nessa situação, o procedimento de segurança foi incorretamente aplicado.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

No posto de proteção, o equipamento relé, do tipo ação indireta, tem a finalidade de comandar o desligamento dos disjuntores conectados ao transformador, quando sobrecarga é detectada pelo relé no transformador.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Os componentes para-raios e mufla externa, instalados no poste, têm funções idênticas com relação à proteção da linha primária de alimentação da subestação; eles diferem, no entanto, no que diz respeito à intensidade de tensão que podem suportar, o para-raios suporta níveis de tensão muito mais elevados que as muflas.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Considere a necessidade de operar a chave fusível, localizada no poste, cuja rede de alimentação funciona em tensão de 13,8 kV trifásica. Durante esse procedimento, para proteção contra choque elétrico, é suficiente que o profissional encarregado de efetuar a manobra use luvas de raspas de couro.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Cada tipo de relé é parametrizado de uma forma diferente, com as informações para o seu funcionamento, como, por exemplo, valores de atuação instantânea, tipo de curva utilizado na temporização, valores de atrasos. Considerando que a instalação alimentada por essa subestação seja uma planta industrial, os relés secundários para proteção dos transformadores deverão ter curva de temporização normalmente inversa.

• C. Certo
• E. Errado

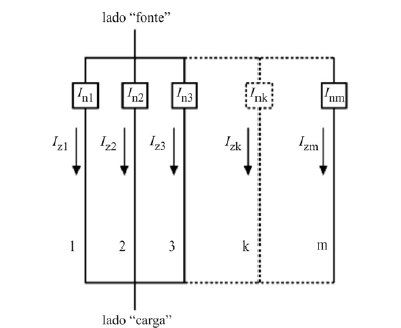

Uma planta industrial é alimentada por um barramento trifásico, do qual partem cabos paralelos interligando fonte e carga, conforme esboçado na figura acima. Considere que os condutores de 1 a 5 interliguem barramentos, por fase, e que a capacidade de condução de corrente nas condições previstas para a instalação (correntes Iz₁ a Iz₅), para cada condutor, seja igual a 110 A. Considere, também, que a corrente de projeto, por condutor, seja igual a 80 A. Suponha, ainda, que se deseje proteger os condutores contra sobrecorrente por meio de disjuntores. Nessa situação, julgue o item a seguir.

Os dispositivos de proteção de 1 a 5, por fase, deverão ser dimensionados de modo a ter corrente nominal (I_n) menor que 500 A e corrente convencional de atuação maior que 800 A.

• C. Certo
• E. Errado

Dois transformadores trifásicos estão ligados em paralelo, ligação delta-estrela, tensões 13,8 kV /220 V/127 V, 60 Hz, com potência individual nominal 1.000 kVA. Cada transformador alimenta um conjunto habitacional com 25 casas, cada casa com potência instalada igual a 50 kW, em rede trifásica, com fator de demanda médio equivalente a 0,7 e fator de potência médio de 0,5, atrasado.

A partir dessas informações e considerando que os transformadores fiquem permanentemente operando para atender as cargas, julgue os itens que se seguem.

Caso os disjuntores de potência para o comando de um conjunto de transformadores possuam relés primários de ação direta, então cada relé terá sua bobina percorrida pela corrente de carga de cada fase.

• C. Certo
• E. Errado

Julgue os itens de 101 a 106, acerca de subestações de média tensão, equipamentos elétricos e sistemas de proteção.

Para segurança operacional, os cabos blindados utilizados nas subestações devem ter suas blindagens, obrigatoriamente, ligadas à terra nas duas extremidades.

• C. Certo
• E. Errado

Julgue os itens de 101 a 106, acerca de subestações de média tensão, equipamentos elétricos e sistemas de proteção.

Caso seja provocado um curto-circuito no barramento a jusante dos transformadores de corrente (TCs) para serviço de medição, as elevadas correntes provocadas pelo curto-circuito não serão transmitidas aos aparelhos ligados aos TCs (como amperímetro, medidor de energia) na mesma proporção da corrente de curto-circuito.

• C. Certo
• E. Errado
