Questões sobre Proteção do Sistema de Energia

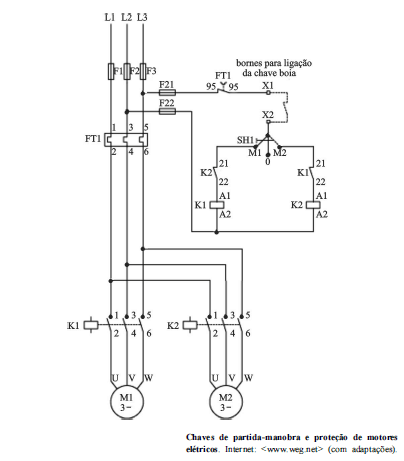

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

Os componentes F1, F2 e F3 têm característica de atuação retardada, protegendo os motores de correntes de sobrecargas e de curtos-circuitos.

• C. Certo
• E. Errado

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

O componente FT1 tem como função proteger os motores, desligando as três fases, quando há sobrecorrentes nas cargas.

• C. Certo
• E. Errado

O projeto de um sistema de proteção contra descargas atmosféricas (SPDA) necessita de diversas informações sobre o local da edificação a ser protegida, entre elas a obtida pelo mapa isoceráunico da região, a saber:

• A.

  a previsão do volume de chuvas por ano.

• B.

  a média do volume de chuvas por mês sempre referente ao ano anterior.

• C.

  a intensidade média dos raios por mês.

• D.

  a previsão do número de dias de trovoadas por ano.

• E.

  o tempo médio de tempestades por mês referente ao ano anterior.

No que se refere a subestações de extra-alta tensão, julgue os itens a seguir.

Principais meios de controle de sobretensões em sistemas elétricos de potência incluem os resistores de pré-inserção instalados nos disjuntores e os para-raios para proteção dos equipamentos.

• C. Certo
• E. Errado

Com relação a dispositivo para comando e proteção de sistemas elétricos de potência de alta tensão, julgue o item seguinte.

Sistemas de teleproteção do tipo bloqueio por comparação direcional, em cada terminal da linha, requerem dois relés de distância: um ajustado para detectar se as faltas estão a montante do local onde se encontra o disjuntor a ser comandado pelo sistema de proteção e outro para detectar se as faltas estão a jusante desse local.

• C. Certo
• E. Errado

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

Em um No-break do tipo Stand-By, a carga é alimentada pela rede elétrica. No instante em que ocorre uma falha na rede, a carga passa a ser alimentada pelo conjunto inversor/banco de capacitores. Esse tipo de topologia fornece proteção contra os seguintes distúrbios:

• A.

  surto de tensão, subtensão e sobretensão.

• B.

  surto de tensão, subtensão e variação de frequência.

• C.

  falta de rede, subtensão e variação de frequência.

• D.

  falta de rede, subtensão e ruído.

• E.

  falta de rede, subtensão e sobretensão.

Com relação às chaves seccionadoras, considere as afirmativas a seguir.

I – O elemento térmico é o responsável pela proteção do circuito contra correntes de sobrecarga.

II – As chaves seccionadoras são projetadas para que sua abertura seja efetuada sem corrente no circuito.

III – As chaves seccionadoras são capazes de efetuar até 3 (três) religações de modo a manter o circuito operando após faltas temporárias.

Está correto APENAS o que se afirma em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  II e III.

Em relação às instalações elétricas de média tensão, quanto ao planejamento, à proteção e aos equipamentos utilizados, considere as afirmativas abaixo.

I – O emprego de transformador a seco é permitido somente quando a subestação de transformação fizer parte integrante de edificação residencial e/ou comercial.

II – As instalações elétricas devem ser projetadas e construídas prevendo dois tipos de curtos-circuitos: trifásico e fase e neutro.

III – Em uma subestação unitária, com capacidade instalada igual ou menor do que 300 kVA, a proteção geral na média tensão pode ser realizada por meio de um disjuntor acionado através de relés específicos.

Está correto APENAS o que se afirma em

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.

Muitas das máquinas empregadas na indústria ou mesmo as utilizadas nas residências necessitam de aterramento. Em relação aos componentes do sistema de aterramento e a ligação deste com equipamentos e partes metálicas de instalações, segundo as Normas Técnicas em vigor, o

• A.

  condutor neutro é um aterramento de proteção.

• B.

  condutor de proteção nos circuitos terminais (tomadas, luz, etc) não é obrigatório.

• C.

  condutor de equipotencialidade principal tem de estar ligado às canalizações metálicas, se existirem, de água e gás.

• D.

  aterramento de proteção define a estabilização da tensão da instalação em relação à terra.

• E.

  transformador de uma subestação rebaixadora de tensão terá um de seus terminais primários de fase aterrados.
