Questões sobre Proteção do Sistema de Energia

Os transformadores em um sistema elétrico de potência estão sujeitos a relativamente poucos tipos de defeitos, uma vez que se trata de máquinas elétricas não girantes com aperfeiçoados métodos de fabricação. Considere as proposições abaixo acerca da proteção dos transformadores de potência.

I – O relé diferencial utilizado em transformadores de potência elevada é capaz de eliminar curtos-circuitos internos.

II – Caso a proteção seja realizada com relés diferenciais, admitindo que o transformador não esteja sob defeito, podem surgir correntes diferenciais circulantes no ramo diferencial do relé, provocada, por exemplo, pela corrente de magnetização do transformador.

III – Os fusíveis podem ser aplicados na proteção de transformadores de baixa tensão, devendo possuir capacidade de ruptura inferior à corrente de curto-circuito subtransitória assimétrica no ponto de instalação.

A(s) proposição(ões) correta(s) é (são)

• A.

  II, apenas.

• B.

  III, apenas.

• C.

  I e II, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Considere as seguintes afirmativas a respeito dos dispositivos de proteção em instalações elétricas:

I – para o dimensionamento dos disjuntores sem compensação térmica, calibrados a uma temperatura de 25 ºC, a corrente máxima do disjuntor deve ser ajustada para 70% de sua corrente nominal;

II – um disjuntor tripolar poderá operar de maneira mono ou bipolar, em função de um determinado tipo de falta, após sua atuação;

III – o disparador termomagnético é responsável pela atuação do disjuntor para a proteção do sistema contra sobrecargas.

É(São) correta(s) APENAS a(s) afirmativa(s)

• A.

  I

• B.

  III

• C.

  I e II

• D.

  I e III

• E.

  II e III

Com relação aos para-raios utilizados em subestações elétricas de alta tensão, julgue os próximos itens.

Os para-raios são dispositivos utilizados para limitar as sobretensões oriundas de descargas atmosféricas ou de manobras, reduzindo seus efeitos sobre os equipamentos da subestação.

• C. Certo
• E. Errado

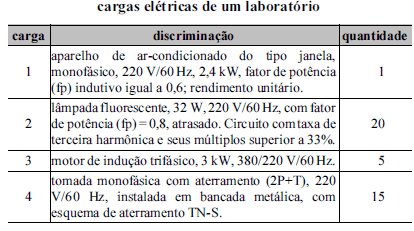

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

O disjuntor eletromagnético adequado para proteção do aparelho de ar-condicionado deve ter corrente nominal menor que 18 A.

• C. Certo
• E. Errado

Alguns equipamentos elétricos desempenham papel fundamental durante intervalos de tempo desprezíveis em comparação ao tempo em que a rede elétrica mantém-se operando. Com relação a esses assuntos, julgue os próximos itens.

Ao detectarem um curto-circuito, os relés de proteção de redes elétricas de elevadas potências enviam comandos para abertura das chaves seccionadoras do circuito sob falta. Assim, o curto-circuito é eliminado.

• C. Certo
• E. Errado

Um transformador protegido contra poeira e jatos de água pode ter grau de proteção

• A.

  IP 55.

• B.

  IP 31.

• C.

  IP 21.

• D.

  IP 03.

• E.

  IP 00.

Esquema de aterramento com um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção e sendo o condutor neutro distinto do condutor de proteção:

• A.

  T N − C.

• B.

  I T − C.

• C.

  T N − S.

• D.

  T T.

• E.

  I T.

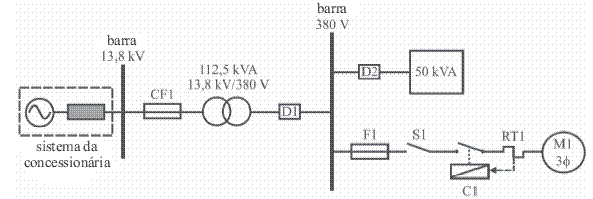

Na figura abaixo, é ilustrado um sistema elétrico no qual está incluída a rede elétrica de baixa tensão e alguns dos seus dispositivos de comando e de proteção, como os disjuntores termomagnéticos tripolares de baixa tensão D1 e D2, o fusível NH de baixa tensão F1, o contator magnético tripolar C1, a chave seccionadora tripolar de baixa tensão S1 e o relé bimetálico de sobrecarga trifásico RT1.

O disjuntor D1 deve ser dimensionado para proteger o sistema elétrico contra curtos-circuitos na barra de 380 V e nos circuitos terminais que emanam dessa barra. Para tanto, ele deve ter atuação coordenada com o mais lento dos dispositivos D2 e F1.

• C. Certo
• E. Errado

Acerca da proteção de máquinas elétricas rotativas e transformadores, julgue os itens a seguir.

A proteção diferencial aplicada a um gerador síncrono protege-o contra curtos-circuitos, seja entre os seus enrolamentos de armadura de uma mesma fase, seja de fases distintas.

• C. Certo
• E. Errado

Com relação a fusíveis, julgue o item abaixo.

Um fusível de baixa tensão que apresente elemento fusível encerrado em um tubo protetor de material isolante, com contatos nas extremidades, é um fusível do tipo cartucho.

• C. Certo
• E. Errado
