Questões sobre Proteção do Sistema de Energia

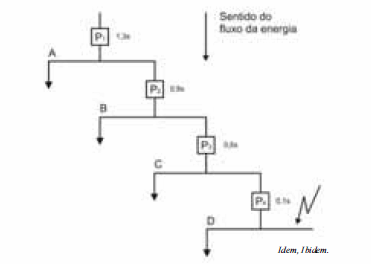

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.

Entre dois dispositivos de proteção consecutivos é verificado um intervalo de coordenação crescente, iniciando com 0,1 s no dispositivo P₄ e chegando a 1,3 s no dispositivo P₁.

• C. Certo
• E. Errado

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.

Em função do tipo de proteção adotado em P₁, P₂, P₃ e P₄, os ajustes podem ser de forma dependente ou independente da corrente. No primeiro caso, a proteção atua seguindo uma curva de tempo versus corrente, conhecida como tempo inverso.

• C. Certo
• E. Errado

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.

Havendo curto-circuito no ponto D dessa instalação, todos os dispositivos de proteção ficarão submetidos à mesma corrente de curto-circuito.

• C. Certo
• E. Errado

Acerca da proteção dos circuitos em instalações elétricas industriais e residenciais, julgue o item subsecutivo.

O disjuntor DR é adequado e recomendado para proteger equipamentos sensíveis a descargas atmosféricas.

• C. Certo
• E. Errado

Transformadores de potencial e transformadores de corrente têm classes de exatidão específicas para o tipo de serviço a que se destinam: se de proteção ou de medição. A respeito desse assunto, julgue o item abaixo.

A classe de exatidão dos transformadores que se destinem a serviço de medição deve ser mais alta (isto é, a exatidão deve ser maior) que a de transformadores que se destinem ao serviço de proteção.

• C. Certo
• E. Errado

Julgue os próximos itens a respeito de proteção de sistemas de energia elétrica.

Considere que determinado trabalhador, ao executar serviço próximo a uma rede de 13,8 kV energizada, em decorrência choque elétrico, caia do andaime. Nesse caso, é correto inferir que o desligamento da rede durante a execução do serviço poderia ter evitado o acidente, pois constitui uma forma de proteção supletiva contra choque.

• C. Certo
• E. Errado

Julgue os próximos itens a respeito de proteção de sistemas de energia elétrica.

Considere a situação a seguir. No banheiro de um escritório, um empregado, ao comutar a chave do chuveiro de verão para inverno, sentiu um pequeno choque e, em seguida, a água do chuveiro não aqueceu como era esperado. Após o ocorrido, foi constatado que houve a atuação do dispositivo de proteção à corrente diferencial-residual (DR) de alta sensibilidade, com corrente de 30 mA, o que fez que o circuito do chuveiro se desligasse. Com base nessa situação, é correto afirmar que a instalação desse chuveiro tem apenas proteção básica contra choque elétrico.

• C. Certo
• E. Errado

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

O condutor de proteção, assim como admitido para o condutor neutro, pode ser comum a vários circuitos terminais, desde que estes estejam contidos em um mesmo eletroduto.

• C. Certo
• E. Errado

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

Em instalações elétricas de baixa tensão, admite-se o uso de cabos multipolares que contenham condutores de diferentes circuitos, desde que esses circuitos pertençam à mesma instalação, isto é, se originem do mesmo dispositivo geral de manobra e tenham os mesmos elementos de proteção elétrica.

• C. Certo
• E. Errado

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

Tratando-se de proteção contra sobretensões de origem atmosférica, a qual se propaga pela linha externa de alimentação, os dispositivos de proteção contra surtos devem ser instalados somente no ponto de entrada da linha que alimenta a edificação, antes da entrada do quadro de distribuição principal.

• C. Certo
• E. Errado
