Questões sobre Proteção do Sistema de Energia

A proteção de um transformador contra faltas internas é normalmente feita utilizando-se um relé:

• A.

  de distância;

• B.

  diferencial;

• C.

  de sobrecorrente;

• D.

  de sobretensão;

• E.

  direcional.

Os dispositivos de proteção à corrente diferencial residual têm a função de proteger

• A.

  a instalação contra contatos diretos.

• B.

  a instalação contra sobretensão.

• C.

  os condutores contra superaquecimento.

• D.

  os equipamentos contra sobrecargas.

Em relação aos sistemas de proteção contra descargas atmosféricas, é INCORRETO afirmar que

• A.

  se aplica o método da gaiola de Faraday para edificações acima de 60 metros.

• B.

  devem ser utilizado pára-raios tipo Franklin nas edificações com menos de 60 metros de altura.

• C.

  o tipo de aterramento dos pára-raios e o número de eletrodos de terra a serem utilizados dependem das características do solo.

• D.

  pára-raios radioativos são utilizados como alternativa ao pára-raios tipo Franklin e sua eficiência é ligeiramente maior em relação a estes últimos.

O grau de proteção de motores elétricos é denominado IP N₁N₂, sendo N₁ e N₂ os algarismos que identificam o tipo de proteção, conforme:

• A.

  Perda de fluxo magnético dos enrolamentos do motor

  Penetração de corpos sólidos estranhos no interior do motor.

• B.

  Penetração de água no interior do motor.

  Aquecimento do motor.

• C.

  Penetração de corpos sólidos estranhos no interior do motor.

  Penetração de água no interior do motor.

• D.

  Vazamento de óleo dos mancais do rotor.

  Penetração de água no interior do motor.

• E.

  Penetração de corpos sólidos estranhos no interior do motor.

  Perda de fluxo magnético dos enrolamentos do motor.

Na cabine primária, a sua chave geral é comandada pelos dispositivos de proteção indicados em

• A.

  relé de sobrecorrente direta e bobina de tensão mínima.

• B.

  relé de sobretensão e disjuntor termomagnético.

• C.

  fusível NEOZED e interruptor diferencial residual.

• D.

  fusível NEOZED e fusível NH.

• E.

  fusível DIAZED e relé de tensão com retardo no desligamento.

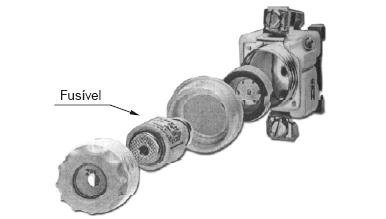

Considere o fusível ilustrado abaixo.

Ele é do tipo

• A.

  Cartucho.

• B.

  NH.

• C.

  NEOZED.

• D.

  DIAZED.

• E.

  SILIZED.

Qual dos equipamentos descritos abaixo tem como função principal a proteção dos equipamentos da instalação elétrica contra sobretensões transitórias oriundas da rede de alimentação da edificação?

• A. Dispositivo diferencial residual.
• B. Disjuntor termo-magnético.
• C. Disjuntor diferencial residual.
• D. Supressor de surto.
• E. Contator.

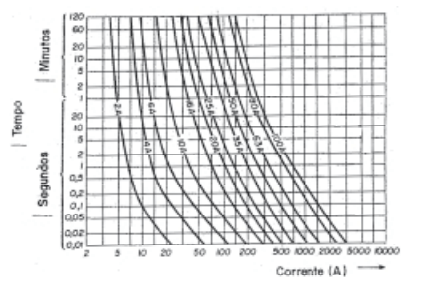

Considere na representação abaixo as curvas características de fusíveis.

Se a corrente em um circuito protegido por um fusível de 25 A atingir 200 A, o tempo aproximado para sua atuação será

• A.

  0,01s.

• B.

  0,2s.

• C.

  1s.

• D.

  5s.

• E.

  10s.

Na cabine primária, são dispositivos de proteção que comandam a chave geral:

• A.

  fusível DIAZED e relé de sobrecorrente direta.

• B.

  fusível NEOZED e bobina de tensão mínima.

• C.

  relé de sobrecorrente direta e bobina de tensão mínima.

• D.

  interruptor diferencial residual e bobina de tensão mínima.

• E.

  fusível NH e relé de sobrecorrente direta.

Acerca dos riscos elétricos e de seu controle, de acordo com a Norma Regulamentadora NR 10, em vigor, que trata da segurança em instalações elétricas e serviços em eletricidade, assinale a opção correta.

• A.

  Em todas as intervenções em instalações elétricas, medidas de controle de prevenção de risco elétrico devem ser implementadas com o objetivo de garantir, em primeiro lugar, a preservação da parte estética do local de trabalho contra danos decorrentes de curtos-circuitos.

• B.

  Os estabelecimentos com carga superior a 1 kW são obrigados a constituir e a manter o prontuário de suas instalações elétricas, contendo, entre outras informações, a documentação de inspeções e medições verificadas no sistema de proteção contra descargas atmosféricas e aterramentos elétricos.

• C.

  Em toda espécie de trabalho em um ramal de alimentação de uma instalação elétrica, para preservação da segurança no local, os funcionários responsáveis pelo serviço deverão instalar um disjuntor DR provisório no ramal de alimentação, o qual servirá de proteção contra correntes de curtos-circuitos acidentais em decorrência da execução do trabalho.

• D.

  As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas de seus estabelecimentos, contendo as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.
