Questões sobre Proteção do Sistema de Energia

Os disparadores térmicos utilizados em disjuntores termomagnéticos possuem a função de proteção contra:

• A.

  surtos de tensões e de correntes.

• B.

  correntes de curto-circuito.

• C.

  correntes diferenciais elevadas.

• D.

  sobretensões moderadas.

• E.

  sobrecorrentes pequenas e moderadas.

Junto ao transformador, em uma subestação de poste, existem alguns equipamentos para a sua proteção. Aqueles que proporcionam, respectivamente, proteção contra sobrecorrente e sobretensão são:

• A.

  pára-raio e chave-fusível.

• B.

  chave-faca e mufla.

• C.

  chave-faca e pára-raios.

• D.

  chave-fusível e pára-raios.

• E.

  chave-fusível e chave-faca.

Um engenheiro não se preocupou em equilibrar pelas três fases as cargas de uma instalação elétrica de baixa tensão. Após algum tempo de uso da instalação, ocorreu o rompimento do fio neutro do alimentador do quadro alimentador dos circuitos, provocando a queima de um equipamento. Uma possível causa desta queima é o surgimento de:

• A.

  variação na freqüência da instalação.

• B.

  harmônicos, devido ao desequilíbrio e posterior rompimento do fio neutro.

• C.

  impulso de corrente no equipamento danificado.

• D.

  sobretensão na fase onde o circuito que alimenta o equipamento estava ligado.

• E.

  impulso de tensão no equipamento danificado.

Os dispositivos a corrente diferencial residual empregados para proteção contra contatos indiretos NÃO podem ser aplicados em circuitos de instalações com esquema de aterramento do tipo:

• A.

  IT.

• B.

  TT.

• C.

  TN-S.

• D.

  TN-C.

• E.

  TN-C-S.

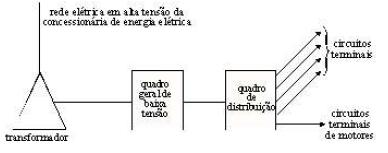

A partir das informações da figura, que mostra o esquema de ligação de uma rede elétrica para suprimento das instalações elétricas em baixa tensão de uma ETA hipotética, julgue os itens que se seguem.

No quadro elétrico de distribuição, cada circuito terminal deve ter dispositivos próprios para proteção contra curtos-circuitos e contra sobrecargas.

• C. Certo
• E. Errado

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

Haja vista que os motores de indução partem simultaneamente, é correto inferir que apenas um relé térmico está sendo utilizado para a proteção do circuito contra sobrecarga.

• C. Certo
• E. Errado

Considerando que um sistema de energia elétrica está sujeito a perturbações que se manifestam nas mais diversas formas, julgue os itens subseqüentes.

Descargas atmosféricas podem causar elevadas sobretensões em determinados pontos de uma rede elétrica, dependendo do local de incidência.

• C. Certo
• E. Errado

Considerando que um sistema de energia elétrica está sujeito a perturbações que se manifestam nas mais diversas formas, julgue os itens subseqüentes.

Oscilações de potência são distúrbios típicos que ocorrem somente em redes de distribuição de baixa tensão.

• C. Certo
• E. Errado

O esquema abaixo representa um trecho de uma instalação elétrica.

• A.

  um disjuntor apenas, pois o circuito é monofásico.

• B.

  um disjuntor apenas, pois o circuito é bifásico.

• C.

  dois disjuntores, pois o circuito é bifásico.

• D.

  dois disjuntores, pois o circuito é monofásico.

• E.

  três disjuntores, pois o circuito é trifásico.

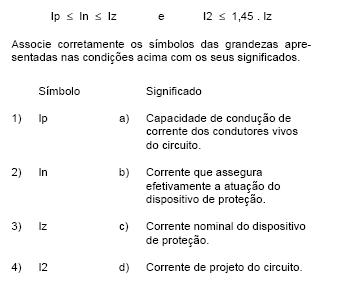

As relações abaixo correspondem a duas condições que devem ser satisfeitas para a proteção de circuitos em instalações elétricas:

• A.

  1-a ; 2-b ; 3-c ; 4-d

• B.

  1-b ; 2-a ; 3-d ; 4-c

• C.

  1-c ; 2-b ; 3-a ; 4-d

• D.

  1-d ; 2-a ; 3-b ; 4-c

• E.

  1-d ; 2-c ; 3-a ; 4-b
