Questões sobre Proteção do Sistema de Energia

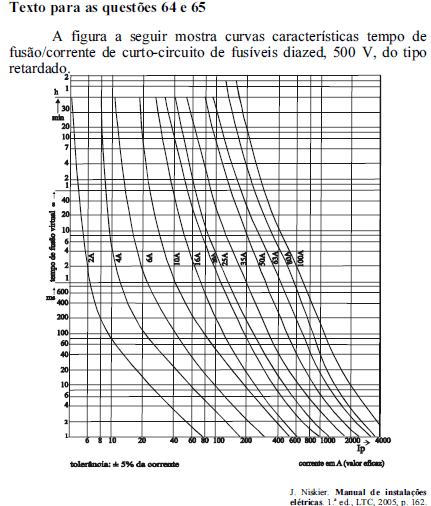

Considerando que se deseje instalar fusíveis diazed em determinado circuito e estimando-se em aproximadamente 6 s, no circuito, o tempo de duração para uma corrente de curto-circuito igual a 20 A, tendo o gráfico mostrado no texto como base, pode-se afirmar que o fusível mais adequado para essa instalação é o de

• A.

  2 A.

• B.

  4A.

• C.

  10 A.

• D.

  25 A.

A respeito dos fusíveis diazed citados no texto e de suas curvas características, assinale a opção correta.

• A.

  As curvas dos fusíveis diazed são idênticas às curvas características de fusíveis NH, caso as correntes de curto-circuito sejam inferiores a 40 A.

• B.

  De acordo com as curvas apresentadas, não é possível selecionar um fusível capaz de interromper correntes de curto-circuito inferiores a 6 A.

• C.

  Os fusíveis de 16 A a 100 A existem somente na modalidade cartucho.

• D.

  Os fusíveis diazed são adequados para uso na proteção de condutores de rede de energia elétrica e circuitos de comando.

Com relação ao dimensionamento de um sistema de proteção contra descargas atmosféricas (SPDA), são estabelecidos níveis de proteção em função dos tipos de construção, os quais servem para tomadas de decisão no projeto do SPDA. O total de níveis estabelecidos é igual a

• A.

  4.

• B.

  6.

• C.

  7.

• D.

  9.

Em um projeto de um SPDA, é necessário dimensionar o condutor metálico de descida do pára-raios, o qual serve de ligação do buquê do pára-raios à terra. Com relação ao condutor metálico para essa finalidade, assinale a opção correta.

• A.

  Condutores de cobre de seção única igual a 16 mm2 podem ser utilizados qualquer que seja a altura da construção.

• B.

  Caso a construção tenha 10 m de altura, é possível usar cabo de alumínio cuja seção seja igual a 25 mm².

• C.

  Para esse tipo de condutor, não é permitido utilizar cabo de aço galvanizado.

• D.

  A máxima seção de condutor permitida para essa situação é 30 mm².

Quanto ao tipo de operação, disjuntores que são destinados exclusivamente para proteção contra sobrecarga são classificados como disjuntores

• A.

  somente magnéticos.

• B.

  somente térmicos.

• C.

  limitadores de corrente.

• D.

  termomagnéticos.

Na proteção de rede de distribuição primária rural, normalmente é empregado na subestação de alimentação, como dispositivo de proteção automático do alimentador da rede,

• a.

  disjuntor provido de unidade temporizada cobrindo a mesma zona de proteção do dispositivo automático e desprovido de unidade instantânea.

• b.

  disjuntor com a unidade instantânea cobrindo apenas parte da zona de proteção do dispositivo automático.

• c.

  disjuntor com a unidade instantânea cobrindo a mesma zona de proteção do dispositivo automático.

• d.

  religador com a unidade instantânea cobrindo apenas parte da zona de proteção do dispositivo automático.

• e.

  religador com a unidade instantânea cobrindo a mesma zona de proteção do dispositivo automático.

Considere as seguintes proposições referentes a coordenação da proteção:

I. O método de verificação gráfica tempo-corrente utiliza gráfico em papel milimetrado com escalas lineares.

II. As correntes de magnetização de transformadores são consideradas como múltiplo da corrente nominal, dependendo da potência do transformador, com duração de 0,1s.

III. O dispositivo de proteção do transformador tem que ter a sua curva representada entre o ponto da corrente de magnetização e o ponto ANSI, dependente da impedância do transformador, sendo que para impedância de 5%, o ponto ANSI tem a coordenada de corrente 20IN.

Está correto o que se afirma em

• a.

  I, apenas.

• b. I e II, apenas.
• c.

  I e III, apenas.

• d.

  II e III, apenas.

• e.

  I, II e III.

Quanto ao tipo de operação, disjuntores que são destinados exclusivamente para proteção contra sobrecarga são classificados como disjuntores

• A. somente magnéticos.
• B. somente térmicos.
• C. limitadores de corrente.
• D. termomagnéticos.

Com relação ao dimensionamento de um sistema de proteção contra descargas atmosféricas (SPDA), são estabelecidos níveis de proteção em função dos tipos de construção, os quais servem para tomadas de decisão no projeto do SPDA. O total de níveis estabelecidos é igual a

• A. 4.
• B. 6.
• C. 7.
• D. 9.

A respeito da Norma Regulamentadora n.º 12 (NR-12), que define algumas normas de proteção para máquinas e equipamentos, julgue os itens a seguir.

I As transmissões de força de máquinas e equipamentos devem estar a, pelo menos, 3 m de distância da máquina.

II As transmissões de força, quando estiverem a uma altura superior a 1,5 m, podem ficar expostas, exceto nos casos em que haja plataforma de trabalho ou áreas de circulação em diversos níveis.

III Quando há risco de ruptura de partes de máquinas e equipamentos, projeção de peças ou partes dessas projeções, os seus movimentos, alternados ou rotativos, devem ser protegidos.

IV As máquinas e os equipamentos que, no seu processo de trabalho, lancem partículas de material devem ser protegidos para que essas partículas não ofereçam riscos.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
